一、简介

  新一代 DSP 数字式步进闭环驱动器，采用先进的矢量型闭环控制技术， ****克服传统开环步进电机丢步的问题，并且显著提高步进电机的高速性能、 降低电机的发热程度和减小电机的振动，进一步的提升设备的工作速度和精度， 降低设备的能耗。此外，在电机出现连续过载时，驱动器会输出报警信号，具 有与交流伺服系统同样的可靠性。适配的电机安装尺寸与传统的 (57/60) 和 86 系列步进电机完全兼容，传统开环步进驱动方案可以做到无缝升级，相对于交 流伺服系统具有极高的成本优势。 本驱动器适合于各种中小型自动化设备和仪器，例如：木工雕刻机、线束 加工机、激光切割机、高速绘图仪、小型数控机床、自动化装配设备等。在要 求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

二、电气、机械和环境指标

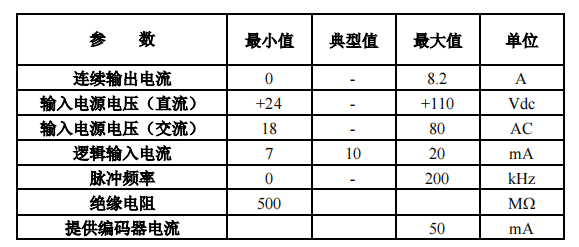

2.1 电气指标

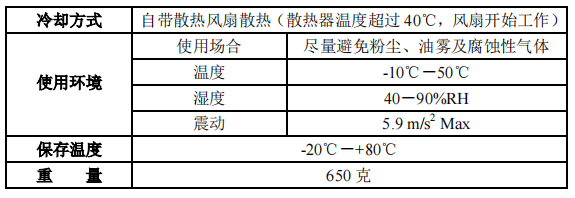

2.2 使用环境及参数

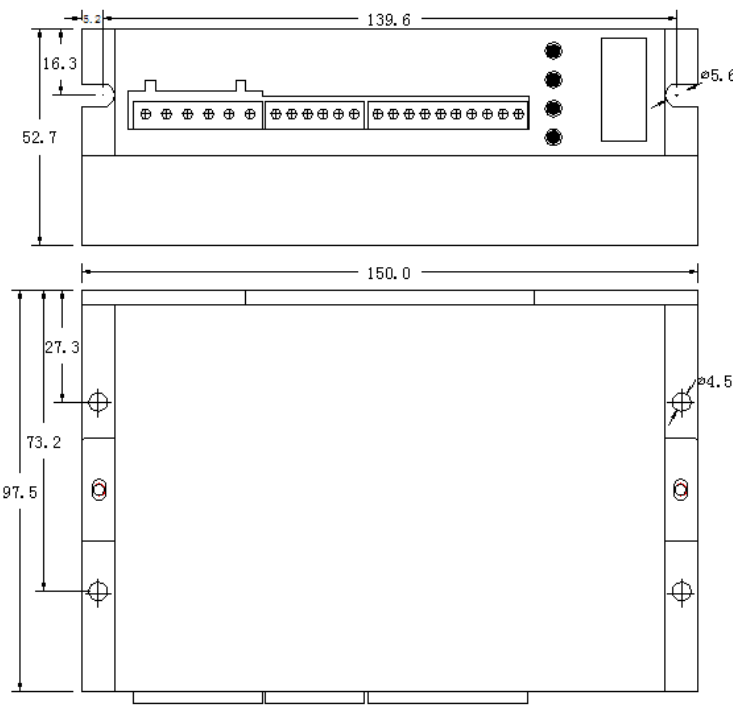

2.3 机械安装尺寸（单位 mm）

注意：保持驱动器的良好散热

（1） 驱动器的可靠工作温度通常在 60℃以内，电机工作温度为 80℃以内；

（2） 安装驱动器时请尽量采用直立侧面安装，远离热源、不能封挡住风扇的 风道。必要时在安装驱动器的电气柜上安装散热通风风扇，使电气柜里外空气对流，保证驱动器在可靠工作温度范围内工作。

三、驱动器端口与接线介绍

3.1 端口定义、引线颜色说明

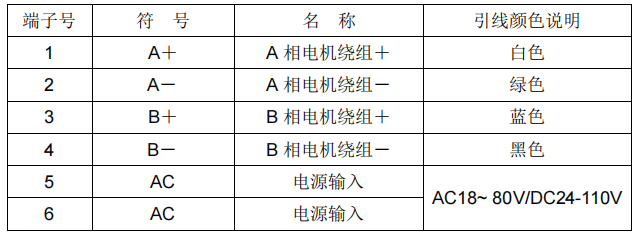

A、电机和电源输入端口

注意：电机线相位间不能互换

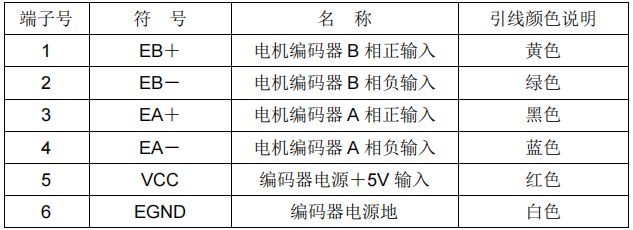

B、编码器信号输入端口

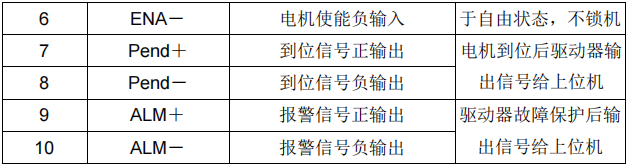

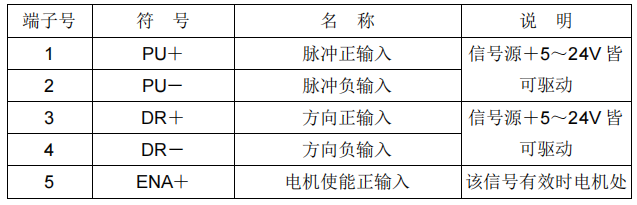

C、控制信号端口

注：驱动器故障时，ENA 信号有效，驱动器将清除所有故障。

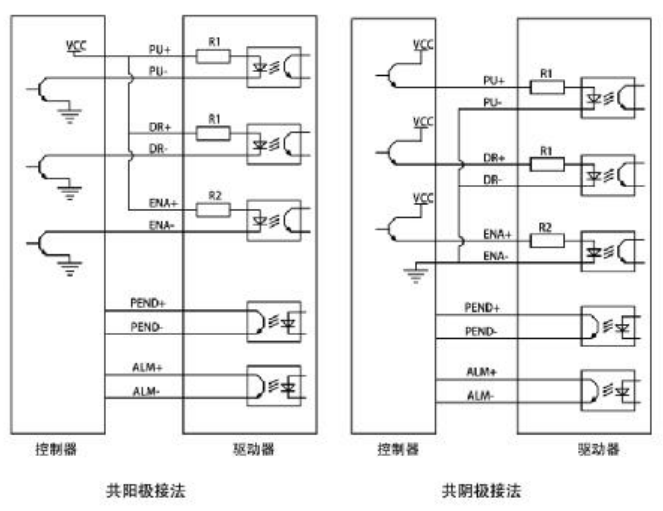

3.2 控制信号接口电路图

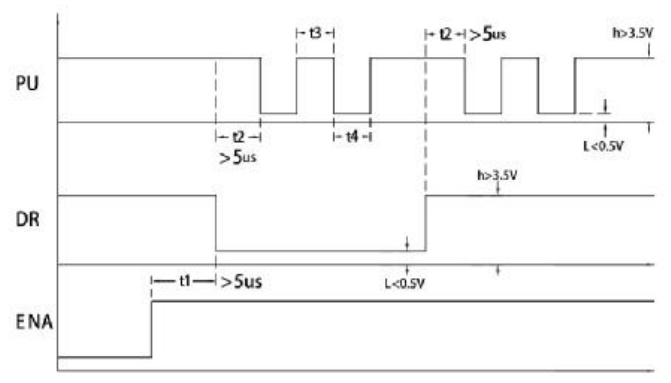

3.3 输入信号波形时序图

四、参数设定

  驱动器的操作面板由 4 个 LED 数码显示器和 4 个按键 、 、 、 组 成，用来显示系统各种状态、参数设置等。

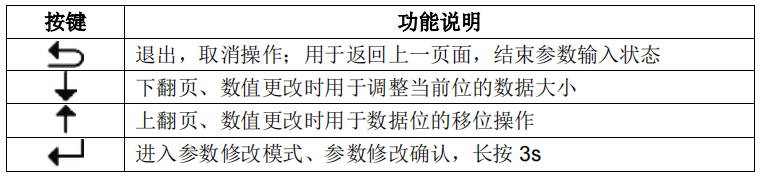

按键功能说明表

  驱动器每次上电时会显示一下当前驱动器所使用的版本号，3 秒后显示当前驱 动器的状态（待机运转速度 0，有故障时显示当前的故障代码）。驱动器进入正 常工作模式时，实时显示当前马达的转数（转/分钟），当马达反转时数码管显 示值的最左边位（****位）闪烁；驱动器发生多个故障报警时，轮流闪烁显示 对应的故障代码。

4.1 参数功能说明

  驱动器提供 2 组参数供用户操作，其中 P0 组参数用于设置驱动器的几个常 规参数值（如细分、锁机电流，电机类型等），P1 组参数用于设置驱动器 的性能参数指标值，详见下表

  注意：驱动器出厂默认的电流环参数，速度环参数，位置环参数为配套电机最 佳参数，客户一般不需要修改。如客户应用环境特殊可以在专业人员指导下修 改带 * 参数，以达到****使用效果。
