ZM-6505A 直流无刷电机驱动器是我公司****推出的产品，本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。本产品适合驱动峰值电流在 5A 以下，电源电压在 DC18V~50V 以内（面板标称

DC24V~48V）的任意一款低压有霍尔或者无霍尔传感器的三相直流无刷电机。产品应用于针织设备、医疗设备、

食品包装机械、电动工具等一系列的电气自动化控制领域。

功能概述

标准出厂默认设置为方波有霍尔/无霍尔开环模式，可根据不同客户的需求写入不同程序，来实现方波有霍尔速度闭环控制、方波无霍尔速度闭环控制等多种控制模式。

主要特点

◆高力矩、高转速输出，****转速达 10000rpm/min(根据电机转速而定)；

◆具有脉冲速度输出，可以随时观察电机转速；

◆调速方式：0-5V 模拟量及 10 Hz -300Hz PWM 调速，方便用户使用；

◆启停使能控制信号、方向信号输入；

◆过流、过压、欠压、堵转等功能。

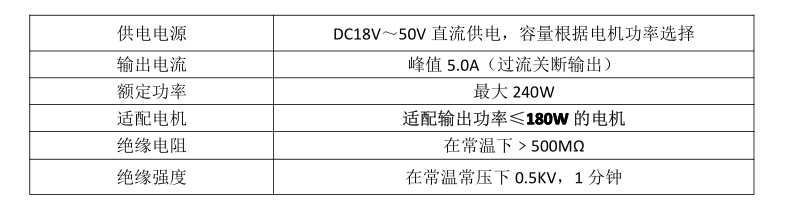

电气性能指标

电气性能（环境温度 Tj=25℃时）

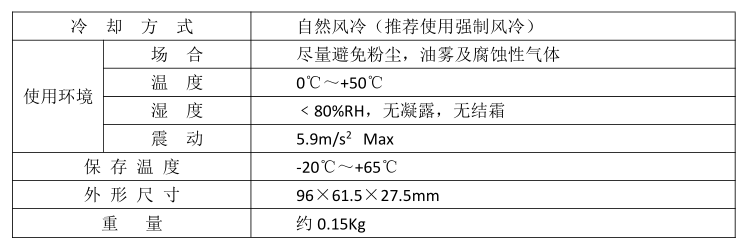

使用环境参数：

提示注意：由于储运环境温度的剧烈变化，容易产生凝露或结霜，此时应把驱动器放置 12 小时以上，待驱动器温度与环境温度一致后方可通电运行。

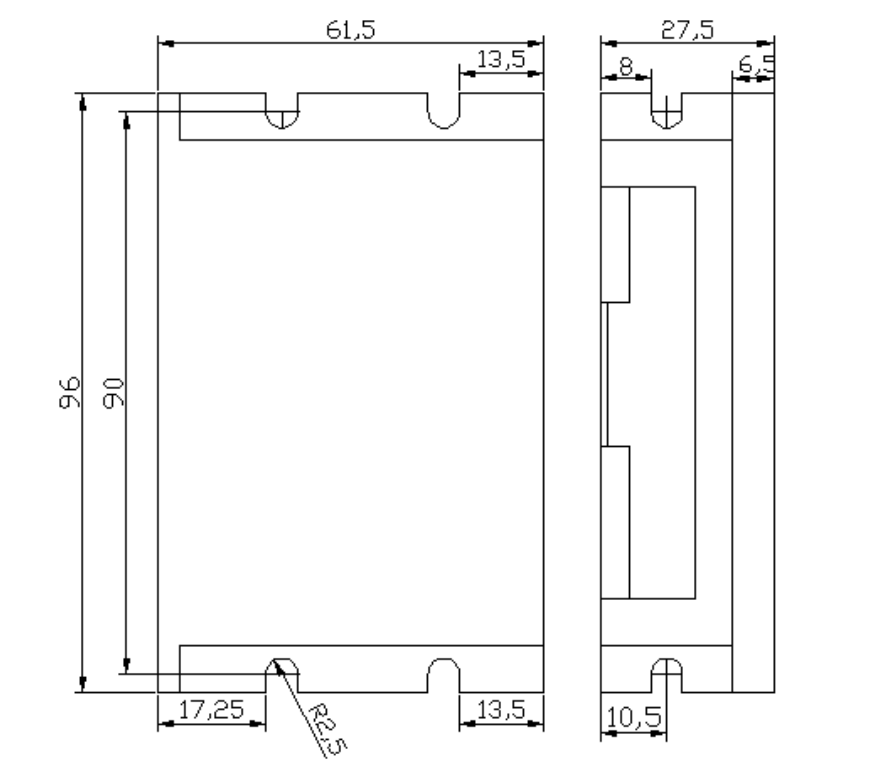

外形尺寸（单位：mm）
