时代代超群CS10-3脉冲发生器可以控制步进电机，伺服电机,电机转速0-3000转每分钟,可以实现电位器无极可调。还可以外接启停、方向可以实现外部控制,具有调速、定长功能，能够显示实时转速. 今天介绍一下这款驱动器如何领用控制器上3.4脚的端子来实现正反转控制 首先，CS10-3控制器和驱动器接好线。
CS10-3接步进控制器接法
CS10-3接SD300伺服驱动器的接法 接好线以后控制器的1号端子位和2号端子位要供电24V，正负不要接反 此时在调整控制器的参数

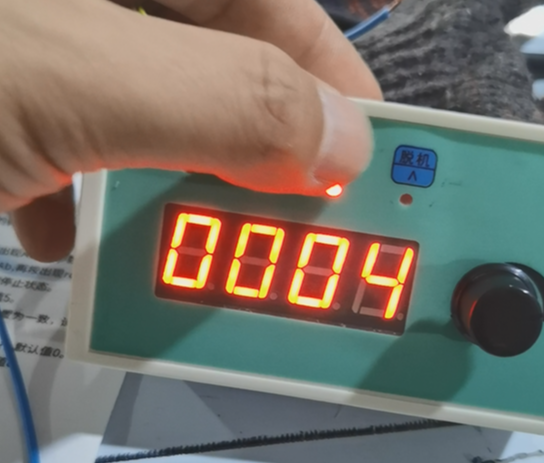

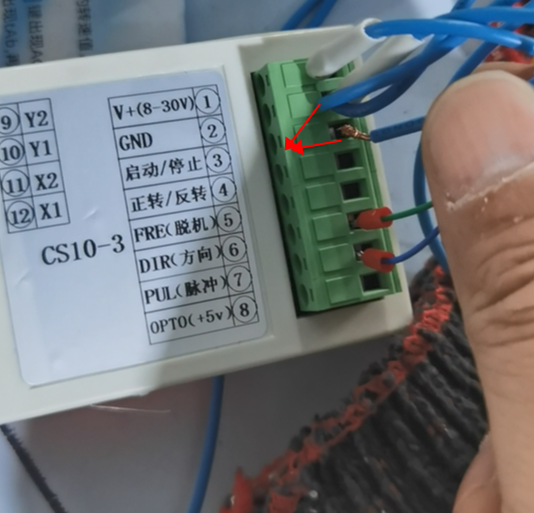

IN_S模式调整4模式 这样2号端子位和3号端子位导通既正传

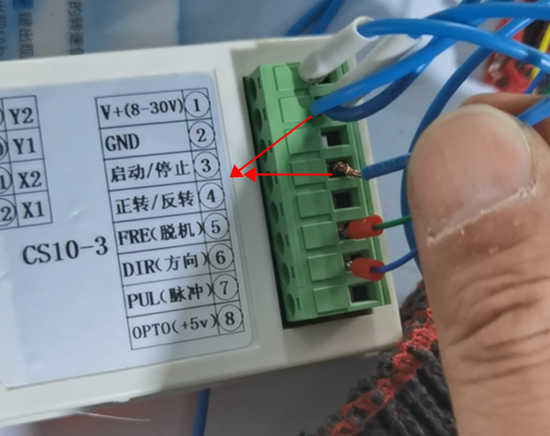

这样2号端子位和4号端子位导通既反转

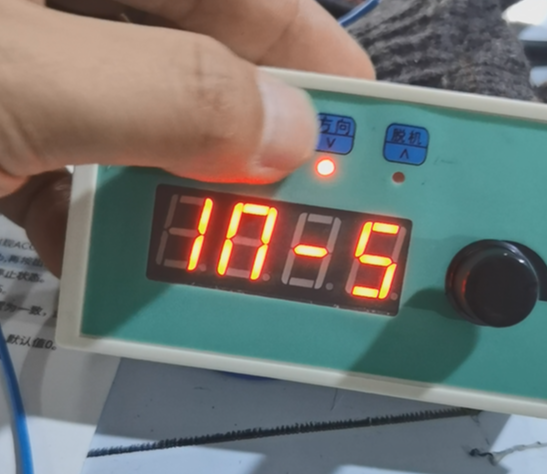

另外注意，model 模式选为0（速度模式） 另外如果客户无法实现反转，如何排除问题呢
1、首先确定驱动器为单脉冲模式，不要用双脉冲模式 2、观看面板方向按键的只是灯状态是否有变化，有变化才说明接收到信号 3、量一下方向端口是否有电压变化，对GND量。一个方向是0V。另一个方向是5V为正常
