一.57步进用通讯款

1.特点

*具有 2 种运动模式：位置模式和速度模式，由 SW4 拨码开关控制

*设有 16 档等角度恒力矩细分，****分辨率 40000 步/转

*****响应频率可达 200Kpps

*步进脉冲停止超过 1.5s 时，线圈电流自动减到设定电流的一半

*光电隔离信号输入/输出

*驱动电流 1.0A/相到 4.0A/相分 8 档可调

*直流电源输入，电压范围：DC20V~50V

*驱动器安装尺寸：118×24.3×75.5mm3 ，净重：0.2Kg

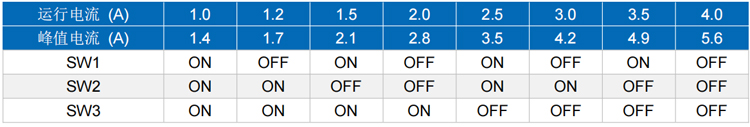

2.电流设置

  驱动器工作电流由拨码开关 SW1~SW3 设定，运行电流为工作有效输出电流。峰值电流=运行电流×1.4。

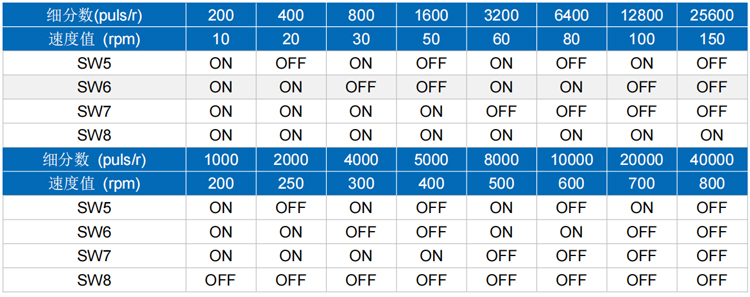

*细分设置/I/O 模式设置

*细分设置和 I/O 模式设置由拨码开关 SW4 控制。

*当 SW4=OFF 时，则为细分设置模式；

*当 SW4=ON 时，则为 I/O 模式。

*其中细分和速度由拨码开关 SW5~SW8 设定，共 16 档。

！注意

1、输入电压不能超过 DC50V；

2、位置模式下，输入脉冲信号下降沿有效；

3、驱动器温度超过 80 度时驱动器停止工作，故障指示灯 ALM 亮，直到驱动器温度降到 50 度时，驱动器需

要重新上电才能恢复工作。出现过热保护请加装散热器；

4、过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复；

5、无电机故障指示灯 ALM 亮，请检查电机接线，排除后需要重新上电恢复。

引脚功能说明

二.86步进通讯款

特点

*具有 2 种运动模式：位置模式和速度模式，由 SW10 拨码开关控制；

*设有 16 档等角度恒力矩细分，****分辨率 51200 步/转；

*****响应频率可达 200Kpps；

*步进脉冲停止超过 1.5s 时，线圈电流自动减到设定电流的一半；

*光电隔离信号输入/输出；

*驱动电流 2.0A/相到 6.0A/相分 8 档可调；

*直流电源输入，电压范围：AC18V~80V/DC25V~110V；

*驱动器安装尺寸：150×53×97.5mm3 ，净重：0.6Kg。

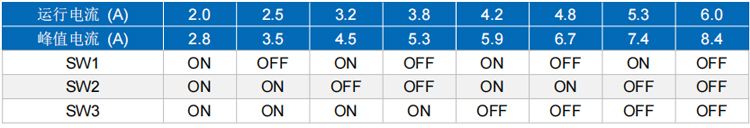

电流设置

  驱动器工作电流由拨码开关 SW1~SW3 设定，运行电流为工作有效输出电流。峰值电流=运行电流×1.4。

备注：

  SW4 拨到 OFF，默认停机自动电流减半，拨到 ON 驱动器始终按照设置的电流全电流输出。

*细分设置/I/O 模式设置

*细分设置和I/O 模式设置由拨码开关SW10控制。

*当SW10=OFF 时，则为细分设置模式；

*当SW10=ON 时，则为 I/O 模式。

其中细分和速度由拨码开关 SW5~SW8 设定，共 16 档。

！注意

1、输入电压不能超过 AC80V/DC110V；

2、位置模式下，输入脉冲信号下降沿有效；

3、驱动器温度超过 80 度时驱动器停止工作，故障指示灯 ALM 亮，直到驱动器温度降到 50 度时，驱动器需

要重新上电才能恢复工作。出现过热保护请加装散热器；

4、过流（负载短路）故障指示灯 ALM 亮，请检查电机接线及其他短路故障，排除后需要重新上电恢复；

5、无电机故障指示灯 ALM 亮，请检查电机接线，排除后需要重新上电恢复。

引脚功能说明

输入输出口功能说明

  驱动器处于外部脉冲模式时，脉冲和方向口不能做其他功能使用。处于 IO模式时，脉冲口当做输入口1，方向 口当做输入口2。

默认输入口1功能号定义速度控制信号1输入，输入口2功能号定义速度控制信号2输入，输入口3功能号定义使能信号输入。

DI 功能一览表

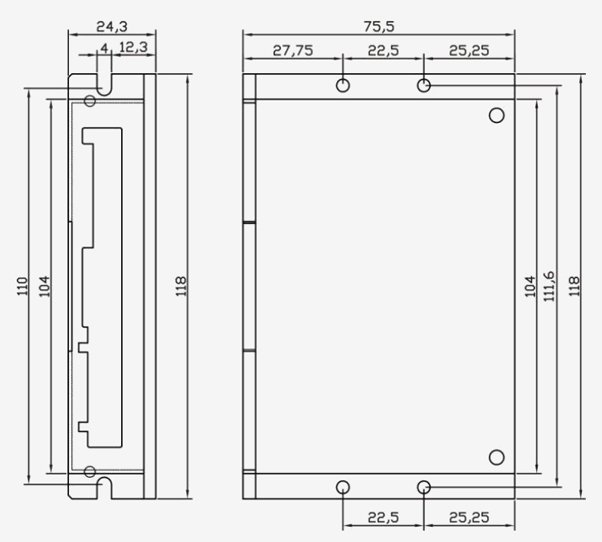

57通讯款尺寸

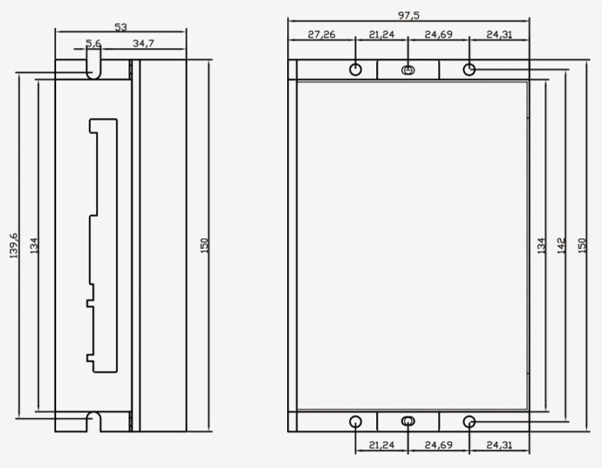

86通讯款尺寸

通用接线图
