CM36、CM35、CM40系列控制器如何接输入输出(zd)
2021年6月4日

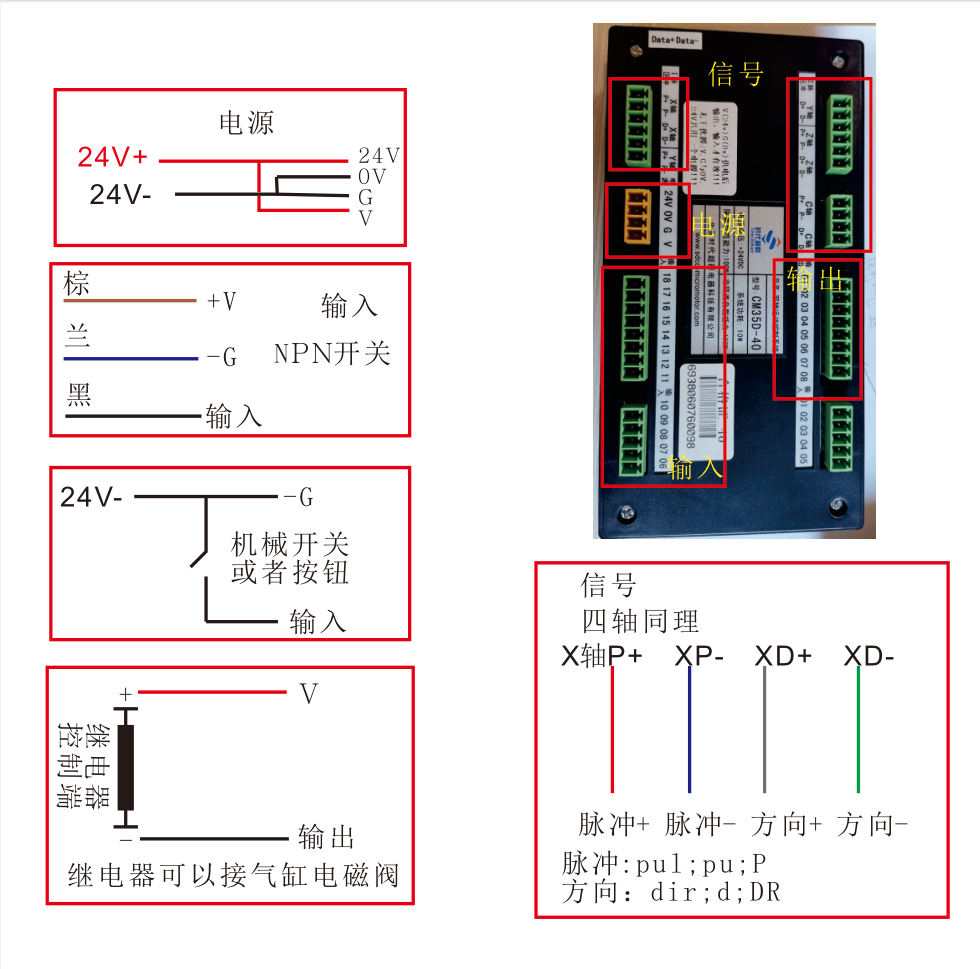

CM36、CM35、CM40系列控制器的接线方法相同,以CM35为例,下面是接线图:


最重要的一点是电源端口必须要24V和V短接,0V和G短接,才能保证正常使用。

机械开关或按钮需要一根线接G或者0V,另一根线接到任意输入口

限位开关仅支持NPN的开关,正极接24V或V,负极接0V或G,输出信号线接输入口

输出需要一根线接在24V或V,一根线接在任意输出口
