垂直载重10KG密封型CBX直线导轨滑台(LP)
2021年6月8日


上图为时代超群CBX系列密封型滚珠丝杆直线导轨,丝杆规格可以做1605和1610,密封型CBX系列线性滚珠丝杠直线导轨滑台,水平载重50kg,垂直载重10kg,定位精度0.03MM,此款有效行程可做到1500mm,可配42/57步进电机、无刷电机,60闭环伺服电机等。

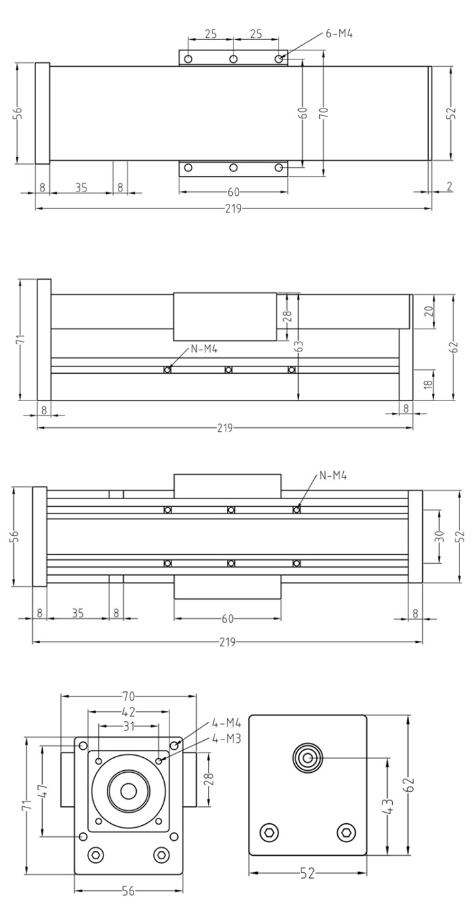

常规尺寸图如下:


此款导轨垂直提升10KG,速度50MM每秒,如何选用电机呢。

加入丝杆规格为1605,那么电机转一圈移动5MM,那么电机一秒需要转10圈,一分钟就要转600转。普通的开环电机速度难以满足,建议选用闭环步进电机


上图为时代超群57闭环57EBP143ALC-TFCB,电机高速响应好,力矩大,广泛应用于雕刻机,需要高速高力矩的场合。采用1000线编码器,扭矩3NM,电流4A,带电磁刹车,刹车24V供电,断电刹车,具体参数如下:


产品尺寸图如下:


配套驱动器HBS57AJ是本公司基于十几年步进与伺服研发经验,开发成功的一款新型闭环步进电机驱动器, 采用****专用电机控制双核 DSP 芯片和应用矢量型闭环控制算法,从而彻底克服了开环步进电机丢步的问题,同时也能明显提升电机的高速性能、降低电机的发热程度和减小电机的高中低速振动,从而提升机器的加工速度和精度以及降低机器的能耗。此外,在电机连续过载时,驱动器会输出报警信号,具有与交流伺服系统同样的可靠性。


由于 HBS57 驱动器可以根据负载变化,实时调整控制电流,因此可以减少热量的产生,噪音,提升使用效能,相比开环步进电机,发热量减少 50%以上,使得电机和轴承寿命得以延长,提升产品品质,降低维修率。

客户选用闭环步进电机的原因?

1:低发热(静止时,电流几乎为零,无发热)

2:平滑(基于反馈编码器的空间矢量电流控制算法和矢量平滑滤波技术,对困扰传统步进电机的低频共振有很好的抵制作用)

3:高速响应(先进的伺服控制技术提供了大力矩输出,使得系统具有极高动态响应,步进伺服速度可到600-2000RPM)

4:适用行业:点胶机/木工机/焊接机/螺丝机/拉链机/绕线机/贴片机/包装机/雕刻机/激光机/LED/电子设备


联系方式:QQ:467102884  电话:18710050116(刘女士)
