上图为客户定制的一款时代超群CTX系列梯型丝杆导轨XYZ模组，XY有效行程长度200mm，Z轴有效行程100MM，导程8mm，丝杆直径8mm，****水平载重20Kg垂直5KG，精度0.1mm/每300mm，速度1-66mm/秒。可搭配42步进电机或者57步进电机，广泛应用于各种数控设备中。

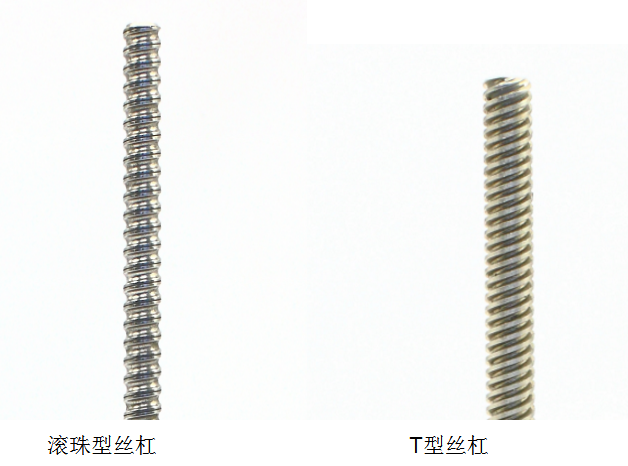

梯形丝杆导轨搭配步进电机垂直载重的时候，由于T型丝杆的结果特点，使得阻力增大，停止传动时不会像滚珠丝杆那样导致负载突然下滑。但相对来说精度比滚珠丝杆的要差些。所以适合哪种垂直带载，精度要求不高的场合。

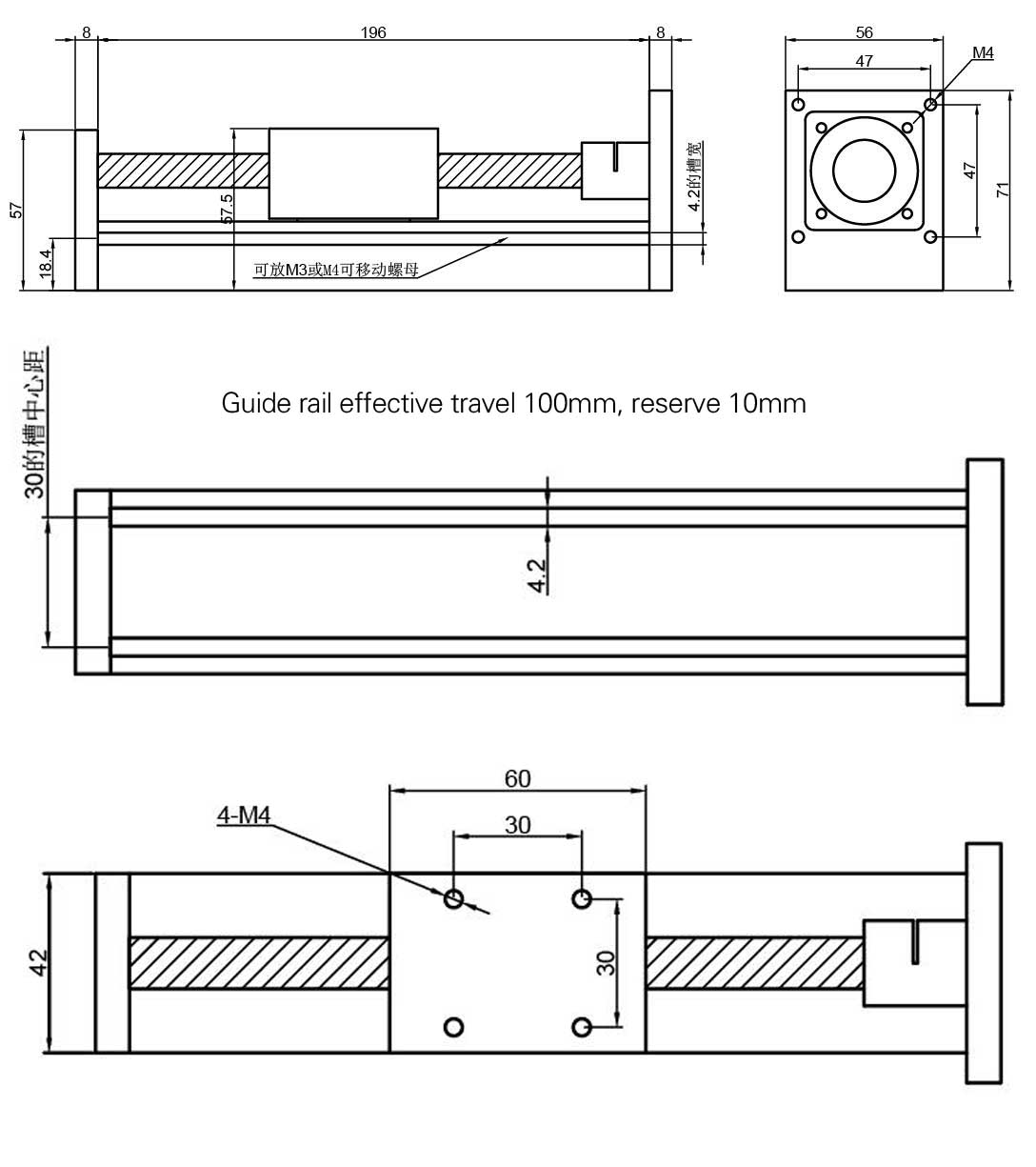

CTX系列产品尺寸图如下：
