一种伺服电机磁编码器，其特征在于：主要包括安装在伺服电机转子上的感应磁铁及安装在伺服电机定子上的感应装置，其感应装置与感应磁铁成平衡放置，且保持一定的间隔距离，所述感应磁铁通过一间隔套体与伺服电机的转子连接固定，且该间隔套体可阻断感应磁铁与伺服电机永磁铁的磁路，所述感应装置由接收感应磁铁磁信号的感应芯片及处理感应芯片传输信号的可编程序控制器组成，其可编程序控制器的输出端为三路信号线。

适合于各种中小型自动化设备和仪器，例如：木工雕刻机、线束 加工机、激光切割机、高速绘图仪、小型数控机床、自动化装配设备等。在要 求噪音小、运行平稳、高速度响应的设备中应用效果特佳。

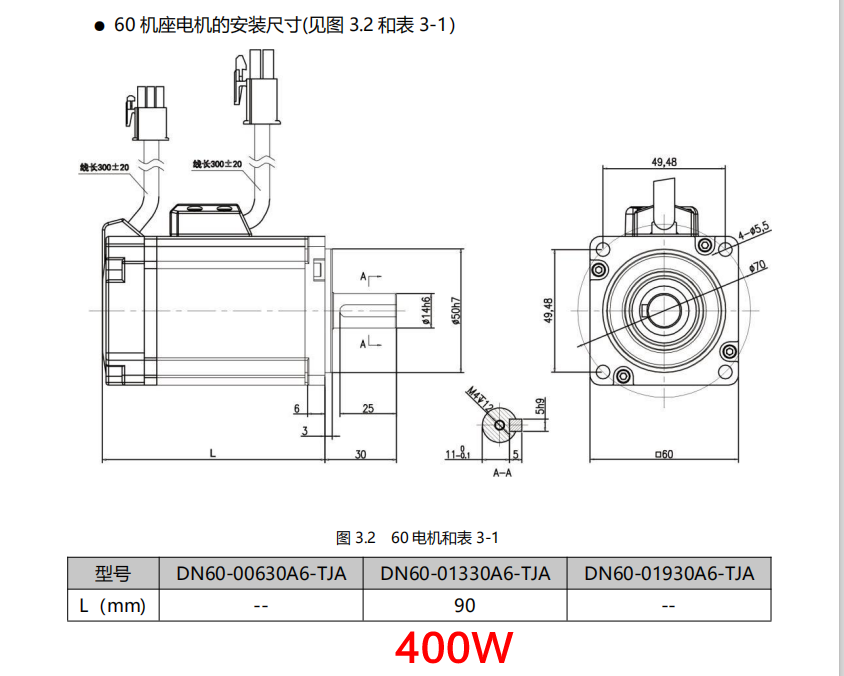

60系列的电机图纸：下图所示

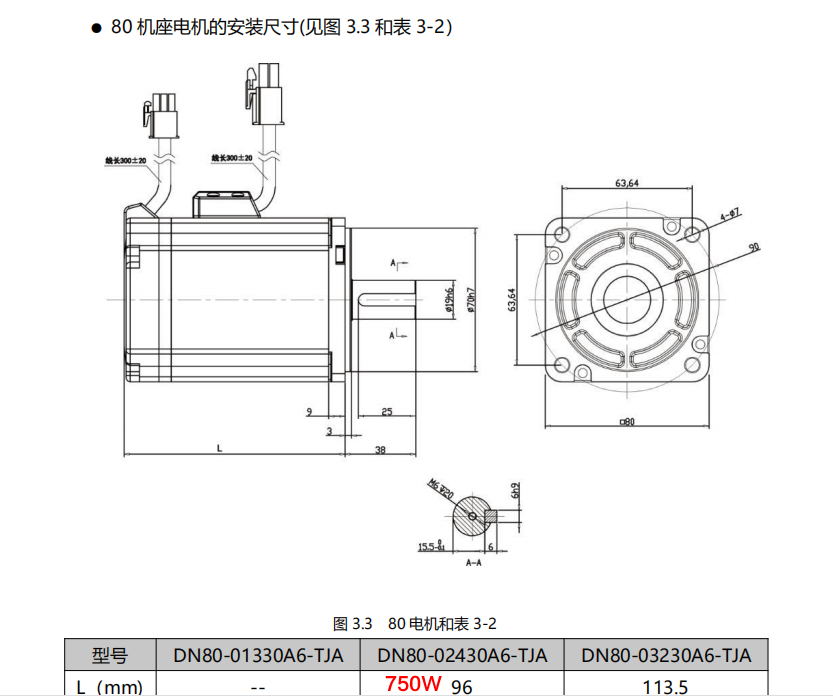

80系列的电机图纸：下图所示

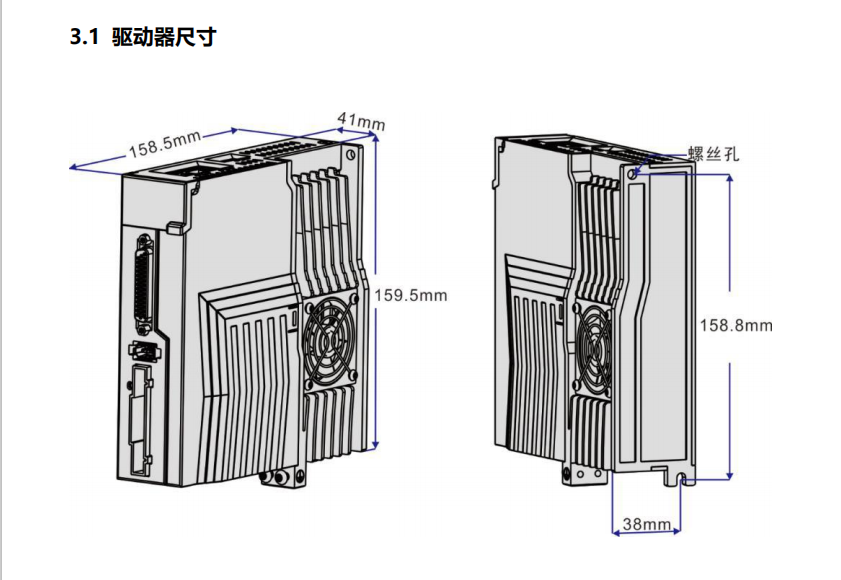

驱动器的尺寸图纸：
