110步进电机的支架可不可以应用在110的减速机上?(LP)
2021年7月1日


上图设备中的产品为时代超群110步进电机搭配10速比行星减速机,搭配的就是110步进电机用的支架。110HCY230AL3S-TK0步距角1.2°,扭矩22Nm,电流6.8A,机身长230MM,轴径Φ19MM,键6,出轴长40mm,广泛应用于中型数控加工设备。


我们线看一下电机的图纸:可以知道,电机的止口85,安装孔距93.3

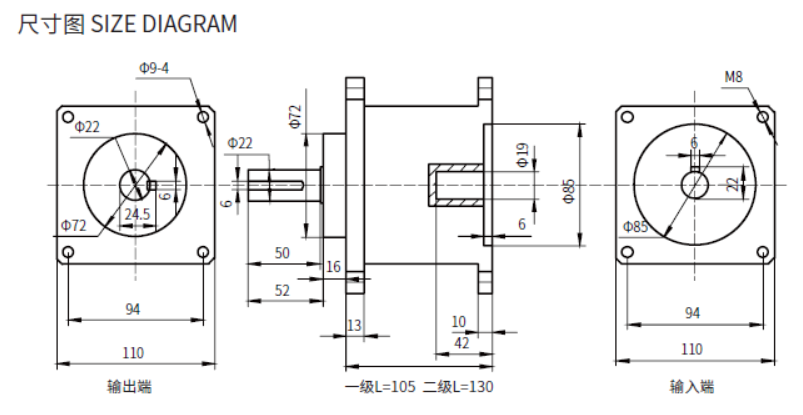

那么减速机的尺寸图如下:


减速机的输出止口为72MM,安装孔距为94

实际减速机的止口小于步进电机的止口,所以如果用步进电机的支架的话,止口那块会有悬空的部分。这个时候支架到底能不能用,要充费考虑到支架的受力,和安装方式,如果支架受力比较小的话,可以考虑使用110步进电机的支架

如果支架受力比较大的话,还是考虑单独定做减速机支架。
