86两相步进电机驱动套装如何和CM36控制器接线使用(LP)
2021年7月2日


上图为86两相步进电机,有4Nm,7.5Nm,8.5Nm,12Nm等规格可选,电机采用优质冷轧硅钢片和耐高温永磁体制造,采用业界先进的磁路设计方案,具有输出转矩大、温升低、可靠性高的特点。具有良好的内部阻尼特性,运行平稳,无明显振荡。

今天来介绍一下,如何控制步进电机运转,如何接线


然后驱动器的脉冲和方向口分别接到控制器的脉冲方向口,入上图


然后要给驱动器供电,一般86两相低压步进电机,可采用60V或者48V电源供电,可以是隔离变压器(上图),也可以是开关电源



然后就是控制器也要供电,CM36控制器是24V供电,按照上图接线,一定要是直流电源。

按照上边的示意图都接好线以后,就可以对电机进行控制了

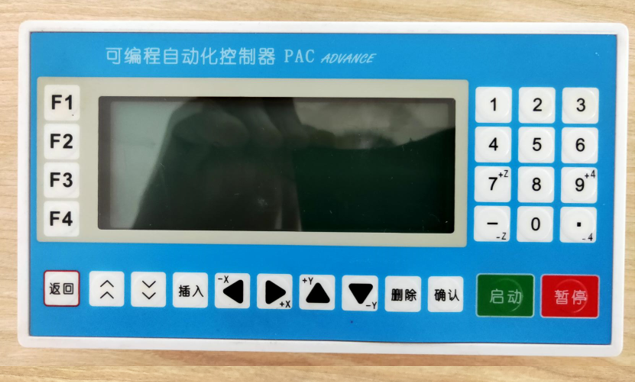

C36L系列可编程自动化控制器是全新开发的单轴,双轴,三轴,四轴4种控制系统,具有微米(μm)级精度控制功能,可实现复杂的专机控制需求;具有丰富的输入/输出信号控制功能,可实现多种信号的检测和输出的复杂控制功能。

CM36L适用于焊接、钻孔、切割、分度、冲床等单,双,多轴机械的控制。

CM36控制器可以手动点动控制,也可以编程自动控制


F1自动运行:

即是按照编辑好的程序逻辑不需要人工操作的运行模式

F2手动操作  (常用于测试)

手动高速(手动轴高速)

微步(手动轴微量运动)

程零(回到程序中的设置零点,点按时会全部同时回零)

寻零(寻找XYZC各轴的零点,操作时需要点按那个轴的方向键。
