时代超群伺服电机如何与CS10-3如何连接(WH)
2021年7月7日

时代超群伺服电机如何与CS10-3如何连接


     伺服电机与驱动器连接好,找到CN2插口上面的控制线,上面会有,黄/PULS+     黄黑/PULS-     绿/SIGN+    绿黑SIGN-


找到这四跟线。这四根线分别对应的是    PULS+=脉冲正      PULS-=脉冲负       SIGN+=方向正        SIGN-=方向负

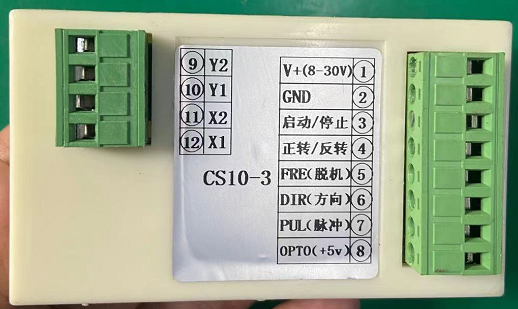

把PULS+和SIGN接在8号接口,PILS接在7号口,SIGN-接在6号口。

24V电正极接在1号口,负极接在2号口,上电就可以启动了。


时代超群王工:18310994735王工 同微信
