直流无刷电机驱动转速表5166FR如何实现精准转速显示(LP)
2021年7月19日



5166FR系列频率/ 转速表是采用美国Microchip 公司高性能单片机作为中央处理器,具有可靠性高、抗干扰能力强、测量范围宽、测量精度高等特点。本系统在频率测量方面突破传统的周期测量和脉冲计数测量方法,整合这两种测量方法的优点,采用先进的全同步周期测量法,使仪表在测量范围和测量精度方面实现质的飞跃。因此,该系列仪表可广泛应用于各行各业中需要高精度频率测量的场合。

转速表的接线方法:






IN接驱动器的FG口,如果没有FG口,接霍尔端HU,HV HW中任意一个

GND,电源负,接驱动器V- (5V电源-)

VCC,电源正,接驱动器的V+(5V电源+)

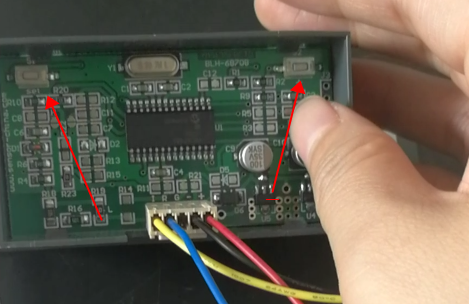

调试步骤:转速表的分频值=电机的极对数


注意调整参数以后不用保存,等待10S自动保存,转速表轻微转速浮动正常,因为无刷电机转速是浮动的。


联系方式:QQ:467102884  电话:18710050116(刘女士)
