C36L系列可编程自动化控制器是全新开发的单轴，双轴，三轴，四轴4种控制系统，具有微米（μm）级精度控制功能，可实现复杂的专机控制需求；具有丰富的输入/输出信号控制功能，可实现多种信号的检测和输出的复杂控制功能。 CM36L适用于焊接、钻孔、切割、分度、冲床等单，双，多轴机械的控制。 CM36控制器可以手动点动控制，也可以编程自动控制
F1自动运行: 即是按照编辑好的程序逻辑不需要人工操作的运行模式 F2手动操作 （常用于测试） 手动高速（手动轴高速） 微步（手动轴微量运动） 程零（回到程序中的设置零点，点按时会全部同时回零）
寻零（寻找XYZC各轴的零点，操作时需要点按那个轴的方向键。
时代超群86步进电机，机身长80MM，98MM，113MM,150MM等多种规格可选，扭矩从4NM-12NM不等。电机采用优质冷轧硅钢片和耐高温永磁体制造，采用业界先进的磁路设计方案具有良好的内部阻尼特性，运行平稳，无明显振荡区。 配套的驱动器DM860H两相步进电机驱动器接口采用超高速光耦隔离；抗高频干扰能力强；16种不同细分任意切换；自动半流锁定；8 档电流可调；支持脱机、使能、锁定等功能；过压、欠压、过流保护。 今天介绍一下，这款产品如何和CM36控制器接线使用

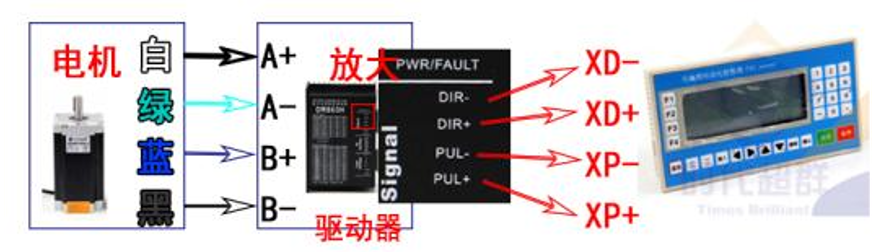

首先，电机四根线白绿蓝黑和驱动器的A+A-B+B-对应接好 其次驱动器的脉冲和方向口，接到控制器的对应脉冲方向口，如上图
其次，驱动器供电，一般86的步进驱动器供电48V或者60V节课，交直流两用，具体接线方法如上图
再次，就是控制器，也就是脉冲发生器，需要供电24V，正负不要接反，如上图。 这样接好线以后，利用控制器编程即可控制 联系方式：QQ:467102884 电话：18710050116（刘女士） 淘宝店铺：
