功能特点：

·接口采用超高速光耦隔离

·抗高频干扰能力强

·16 种不同细分任意切换

·自动半流锁定

·8 档电流可调

·支持脱机、使能、锁定等功能

·过压、欠压、过流保护

工作条件：

共阳极接法：

共阴极接法：

常见问题解答：

1. 问：初次使用该步进驱动器，如何能尽快上手？ 答：正确接好电源和电机后，只接脉冲信号 ( 先将频率设置为 1K 以 内 )，细分设置为 16，方向和脱机悬空，此时加电后电机默认正转。 运行无误后再依次测试加速 ( 提高频率 )、方向、细分和脱机等功能。

2. 问：电源接反有何影响？ 答：有可能烧毁驱动器。

3. 问：控制信号高于 5V，一定要加串联电阻吗？ 答：不是的，此款驱动器支持 +5V~24V。

4. 问：驱动器长时间工作后外壳比较热，正常吗？ 答：正常，在常温下外壳达到 90 度不会对性能有影响。

5. 问：接线后电源指示灯亮，但电机不转，是什么原因？ 答：如果接线正确，但仍然不转，说明控制部分驱动能力不够，这 种情况多出现在用单片机的 IO 口直接控制方式。请确保控制接口有 5mA 的驱动能力

6. 问：如何判断步进电机四条线的定义？ 答：将电机的任意两条线接在一起，此时用手拧电机有阻力，则这 两条线是同一相 ,可接在驱动器 A+、A-；另外两条线短接仍然有阻力， 则将这两条线接在 B+ 和 B-

7. 问：想在此驱动器上加些功能或做新产品开发，是否可以？ 答：可以，请联系我公司

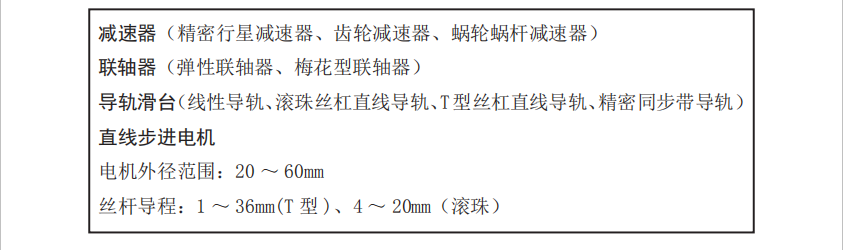

电机产品系列：联系方式： QQ:3483370969       微信：19139117050         手淘店铺：时代超群总店
