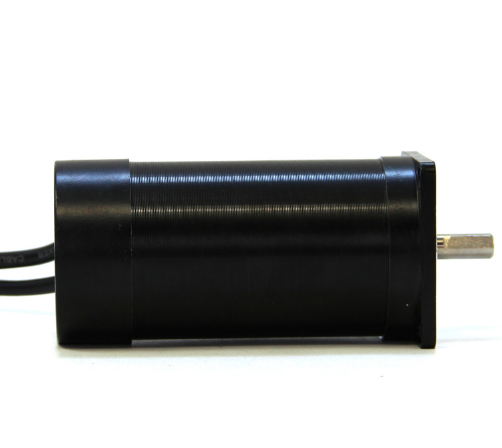

上图为时代超群一款低俗大扭矩57直流无刷电机57BL115S10-215TF9，此电机为57方法兰，24V供电，额定转速为1500转，额定转速0.62NM，常用于打磨，切削，钻孔等场合，具体参数如下，

尺寸图如下：

那么如何给电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。100W/24V=4.2A,选配的驱动电压要大于24V，电流大于4.2A 的2倍左右，可以选用如下驱动ZM-6608

ZM-6608是我公司基于BiCD工艺集成电路开发的高性能直流无刷控制器(驱动器)，具有体积小、可靠性高、寿命长、易于使用等特点。是一款高集成度高可靠性无刷直流(BLDC)电机控制器

驱动采用三相全桥，PWM方波驱动控制，具有过流保护措施，过载时立即关断输出及时保护电机，纯硬件设计，高速度，高抗干扰能力，宽幅电压兼容DC12-60V ，低发热，大功率

主要功能

l 欠电压(≤12V)、过压60V

2  堵转3秒自动保护

3  霍尔错误保护

4  输出5A，过流关断输出

5  支持内置电位器、外接电位器、模拟电压和PWM调速

6  带有使能反转功能，灵活配合常开、常闭控制系统

7  具有缓启动功能，避免电流过冲，有效保护电机

8  缓启动时间多档定制（0S、1S、3S、10S）默认1S本控制具有多重保护功能，在保护功能起作用后可采取正确方法解除保护。

1.欠压保护，驱动器供电电压低于11V时驱动器进入保护状态。解除此保护请先断电，将电源电压调高至12V后再通电。

2.过压保护，驱动器供电电压高于50V时驱动器进入保护状态。解除此保护请先断电，将电源电压调低至50V后再通电。

3.堵转保护，当电机堵转3秒后驱动器会关断输出并进入保护状态，此时应尽快将使能置低或关闭电源，待电机堵转问题解决后再重新通电。

4.霍尔错误保护，驱动器检测到霍尔错误后会关断输出并进入保护状态，此时应尽快将使能置低或关闭电源，排除霍尔错误后再重新通电。
