有时候会遇到客户电机接好驱动器,接好脉冲发生器以后,发脉冲,电机不转,那么如何排除是不是脉冲发信号没有接收到呢,有一个非常常用的手动测试的方法。
我们现在拿57步进电机来举例

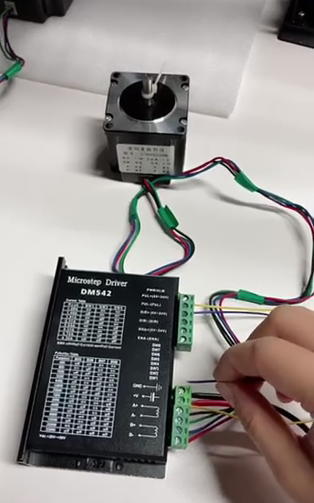

首先电机和驱动四根现象接好,驱动器供电24V,V+接电源24V+,GND接电源0V 另外把驱动的脉冲+和方向+都接到24V电源+上,脉冲负 接出一根短线,不停的触发驱动器的电源负(点触),这相当于制作一个手动脉冲发生器。 同理,方向-接出一根短线到驱动器的供电负极上,电机是一个方向,不接的话是另外一个方向。 视频下载链接: 链接:https://pan.baidu.com/s/1A3L4Ntd1PluoIDwESg-nYg 提取码:t5xs
