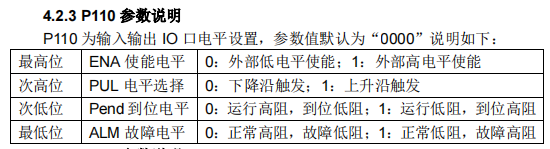

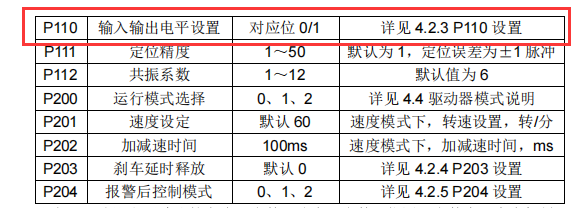

ZDM-2HA865 可以对输入输出电平进行设置 具体设置方法如下图:
这里边涉及到使能信号的设置,使能信号究竟是什么呢?它是负责控制信号的输入和输出的,通俗点说就是一个“允许”信号,进给使能也就是进给的信号,也就是说当进给使能信号有效的时候电机才会转动 步进电机驱动器的使能信号又叫做脱机信号 当驱动器上电后,步进电机处于锁定状态,用户想手动调整电机而又不想关闭驱动器电源时,就可以用到此信号,当此信号其作用是(一般低电平有效),电机处于自由无力矩状态,这时候就可以手动对电机进行操作或者调整了;当此信号为高电平货悬空不接时,即取消脱机状态 如果不需要此功能,此段不接即可。
|
