伯朗特BRTIRUS1820A工业六轴机器人注塑机震动盘上下料机械臂项目书(AY)
2021年9月23日

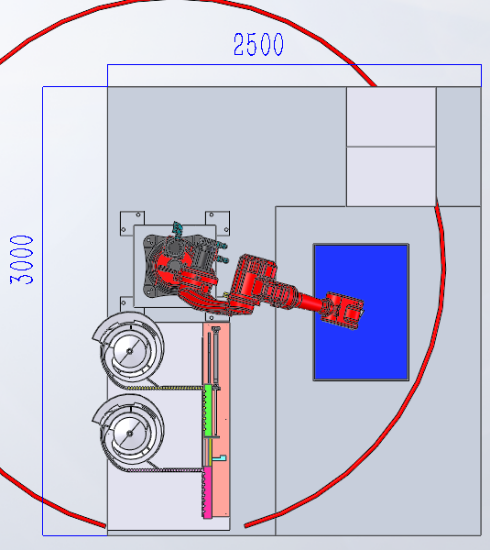

场地面积需求:


设计目标与要求:

设计目标:使用机器人配合组装设备,实现机器人自动上下料,解决人工作业造成的操作繁琐,效率低,劳动强度大等问题。


工件尺寸与规格

image.png   image.png

模具穴位图

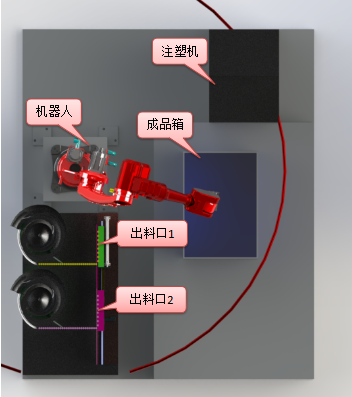

本工作站是专业为贵司所订制,用于注塑机上下料。工作站主要由以下几部份构成:

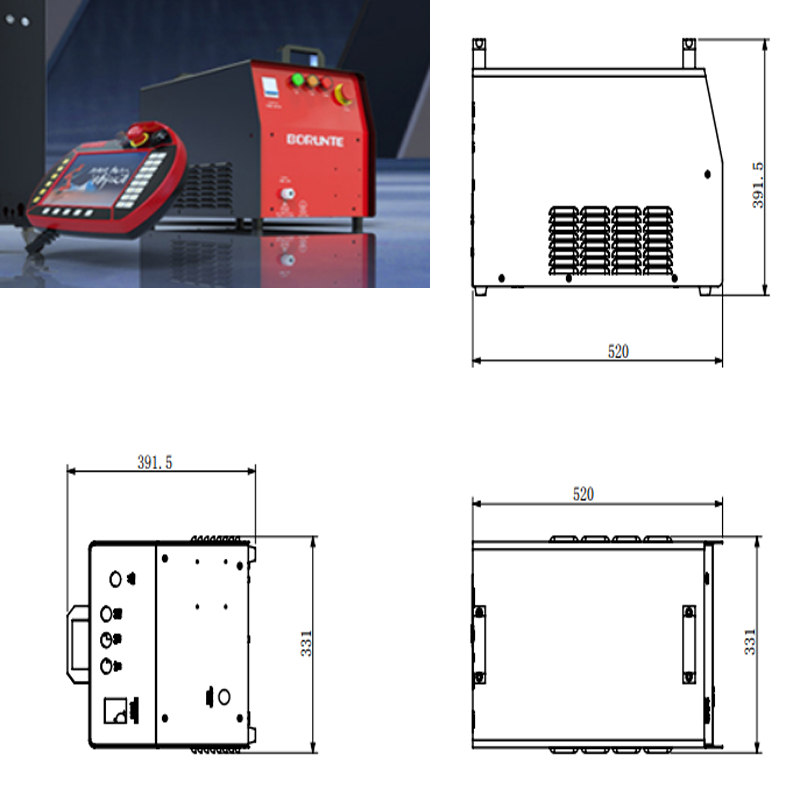

(1)、1台机器人

(2)、1套供料机构

(3)、1套夹具

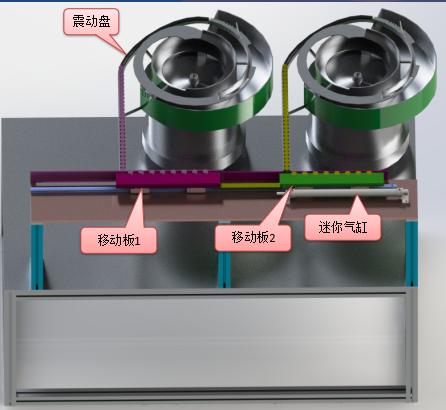

供料机构

1、震动盘负责出料


2、迷你气缸为移动板1与移动板2提供动力


3、移动板1与移动板2之间有连杆连接


4、移动板1、2移动一次分别可以出八个工件

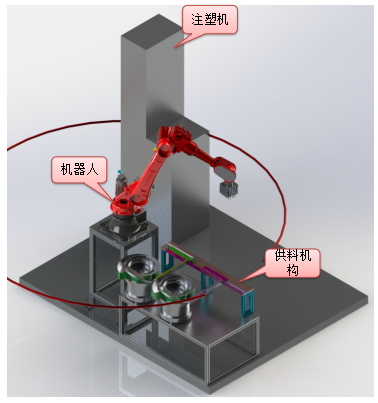

工作原理


一、机器人先去出料口2取8个工件


二、机器人再去出俩口1取8个工件


三、机器人将工件放置注塑机上


四、机器人将注塑好得工件放置到成品箱中




产品介绍
