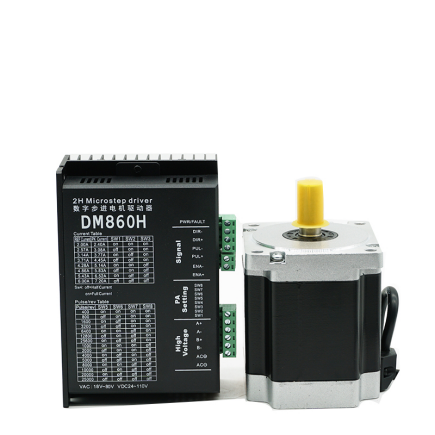

步进电机驱动器

  步进电机的基础知识：包括其工作原理、构造、控制方法、用途、类型及其优缺点。步进电机是一种通过步进（即以固定的角度移动）方式使轴旋转的电机。其内部构造使它无需传感器，通过简单的步数计算即可获知轴的确切角位置。这种特性使它适用于多种应用。步进电机工作原理：与所有电机一样，步进电机也包括固定部分（定子）和活动部分（转子）。定子上有缠绕了线圈的齿轮状突起，而转子为 可变磁阻铁芯。稍后我们将更深入地介绍不同的转子结构。

    步进电机的基本工作原理为：给一个或多个定子相位通电，线圈中通过的电流会产生磁场，而转子会与该磁场对齐；依次给不同的相位施加电压，转子将旋转特定的角度并最终到达需要的位置。图2显示了其工作原理。首先，线圈A通电并产生磁场，转子与该磁场对齐；线圈B通电后，转子顺时针旋转60°以与新的磁场对齐；线圈C通电后也会出现同样的情况。下图中定子小齿的颜色指示出定子绕组产生的磁场方向。

        步进电机的性能因为不同电机的转子和定子配置都不同。

步进电机的控制

·  晶体管桥：从物理上控制电机线圈电气连接的设备。晶体管可以看作是电控断路器，它闭合时线圈连接到电源，线圈中才有电流通过。每个电机相位都需要一个晶体管电桥。

·  预驱动器：控制晶体管激活的设备，它由MCU控制以提供所需的电压和电流。

·  MCU：通常由电机用户编程控制的微控制器单元，它为预驱动器生成特定信号以获得所需的电机行为。
