三相步进电机驱动器

  功能：

·单电源输入，电压范围：AC110V ～ 220V

·驱动电流 1.2A/ 相到 7.0A/ 相分 16 档可调

·设有 16 档等角度恒力矩细分，****分辨率 60000 步 / 转 ,

其它细分可定制完成

·****反应频率可达 200Kpps

·步进脉冲停止超过 100ms 时，线圈电流自动减到设定电流

的一半，有效降低电机发热

·接口信号光耦隔离

·内部强电、弱电光耦隔离

·信号电平：5V ～ 24V 兼容

·工作温度：-30℃～ 85℃

·适配电机：三相 57、86、110、130、150 系列高压电机

·相位记忆功能

·带电机电感量调节功能，适配电机发挥****效能

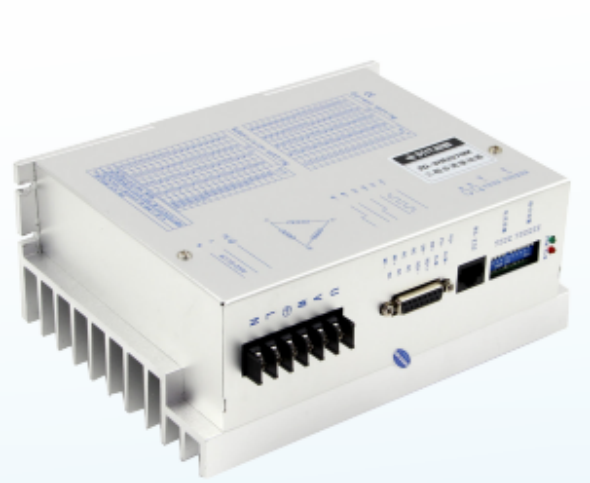

ZD-3HE2290M 三相步进电机驱动器：

 ·单电源输入，电压范围：AC110V ～ 220V

·驱动电流 1.2A/ 相到 9.0A/ 相分 16 档可调

·设有 16 档等角度恒力矩细分，****分辨率 60000 步 / 转 ,

其它细分可定制完成

·****反应频率可达 200Kpps

·步进脉冲停止超过 100ms 时，线圈电流自动减到设定电流

的一半，有效降低电机发热

·接口信号光耦隔离

·内部强电、弱电光耦隔离

·信号电平：5V ～ 24V 兼容

·工作温度：-30℃～ 85℃

·适配电机：三相 57、86、110、130、150 系列高压电机

·相位记忆功能

·带电机电感量调节功能，适配电机发挥****效能

  ZD-3HE2291 三相步进驱动器：

新一代 32 位 DSP 技术· 散热铸铝封闭型外壳

· 电压输入范围：AC110-220V, ****有效电流 6.5A

· ****脉冲响应频率可达 400KHz

· 具备脉冲微细分功能，在低细分中自动插入细分，使电机

运行更加平稳· 根据不同型号电机选择参数

· 可根据转速和细分选定脉冲滤波频率· 根据不同型号电

机运行更加平稳

· 可根据转速和细分选定脉冲滤波频率

· 电机锁机电流分 4 档可调，当脉冲停止超过 400ms 时，

电机减为锁机电流

· 具备 86 和 110/130 电机选择功能

   HBS57 两相闭环步进电机驱动器

 ·采用全新 32 位电机控制专用双核 DSP 芯片；

·采用先进的矢量电流及速度和位置闭环控制算法；

·静态电流和动态电流比例可以任意设置（0---7A 范围

内）；

·可驱动 42-60 全系列二相混合式步进伺服电机；

·电机标配 1000 线高精度编码器；

·光耦隔离差分信号输入；

·脉冲响应频率****可达 300KHZ；

·细分 16 档设定（400-51200），特殊细分可按客户要

求更改；

·具有过流、过压、超速、过热、跟踪误差超差等保护功能；

· 支持指令控制模式；

· 集成 RS232 通信功能，并且支持 PC 端软件调试参数；
