步进系统步进控制器

   主要功能，技术指标：参数设置：可设置与加工、操作有关的各个控制参数，使

加工效果达到****状态。

手动操作：可实现高、低速手动、点动、回程序零、回机

械零等操作。

程序管理：可对当前加工程序进行修改、保存。

自动加工：可实现单段 / 连续、空运行、暂停等功能。

示教编程：可使用示教编程或选择示教

外部手动：可定义多种外部手动功能，以方便使用

自由选择输入功能：使有限输入口可实现各种用户需求

指令丰富：20 条多功能指令，能满足您的各种功能需要

快速点位：名轴可以****速度分动，以提高效率

最小数据单位：0.001mm

****数据尺寸：±9999.999mm

快速点位运动限速：8000mm/min ( 脉冲当量为 0.001 毫

米时 )

****加工速度限速：8000mm/min ( 脉冲当量为 0.001 毫

米时 )

****脉冲输出频率：150KHz

控制轴数：2、4、6 轴

电子齿轮：分子 (n):1-65535, 分母 (m):1-65535

系统主要功能：自动、手动、程序编辑、系统参数、自检、

设置等

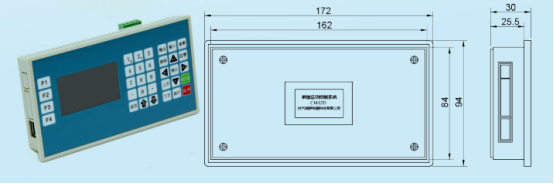

    CM32D 系列智能多轴步进 / 伺服控制器

 自动： 自动运行、单步运行

手动：手动高速、手动低速、点动运行、程序回零、机械回零、

手动输出

程序：程序新建、删除、读入、保存

参数：系统参数、系统自检、 IO 设置、用户登录

外部手动：控制电机正反转， 启动、暂停、报警、急停等

USB：可以直接用 USB 线对系统进行供电，方便传输程序

自由选择输入功能：输入口功能可自由配置

指令丰富： 19 条控制指令

背面直接出端子接口：减少转接板，背面端子可以直接接线，

清晰方便并节省成本

最小数据单位： 0.001mm

****数据尺寸： ±99999.999mm

快速运行限速： 9000mm/min( 脉冲当量为 0.001mm 时 )

****加工速度限速： 9000mm/min（脉冲当量为 0.001mm

时）

  ****脉冲输出频率： 150KHz

控制轴数： 1-2 轴 (X 轴、 Y 轴 )

联动轴数： X,Y 轴做直线插补、圆弧插补

电子齿轮：分子： 1-99999 分母： 1-99999

系统主要功能：自动、手动、程序、参数、自检、设置等，

背面端子可以直接接线，清晰方便并节省
