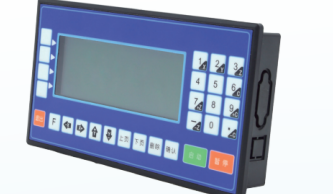

CM35L 系列智能多轴步进 / 伺服控制器

  产品概述

CL35L 系列为本公司****研制的运动控制器采用高性能

32 位 CPU，驱动装置采用细分步进电机或者伺服电机，配备

液晶显示器，全封闭触摸操作键盘，系统具有高可靠性，高

精度，噪音小，操作简单等特点。

  主要功能：自动：自动运行、空运行、单步运行

手动：电机正反转、回程序零、回机械零、输出控制

程序：程序的编辑，读入、删除、保存

参数：系统参数、系统自检、IO 设置、用户及厂商密码管理等

外部手动：控制电机正反转，启动、暂停、报警、急停等

指令丰富：20 条控制指令

USB：可以直接用 USB 线对系统进行供电，方便开机画面及程

序的传输，学习与操作

隔离 IO 口：带有与系统隔离的输入输出口，输出口能力****

可到 1A

背面直接出端子接口：减少转接板，背面端子可以直接接线，

清晰方便并且节省成本

  技术指标：

最小数据单位：0.001mm

****数据尺寸：±99999.999mm

快速运动限速：9000mm/min（当脉冲当量为 0.001mm 时）

****加工速度限速：9000mm/min（当脉冲当量为 0.001mm 时）

****脉冲输出频率：150KHz

控制轴数：1-4 轴（X,Y,Z,C）

联动轴数：X,Y,Z,C 轴可做直线插补，X,Y 可做圆弧插补

电子齿轮：分子 :1-99999, 分母：1-99999

系统主要功能：自动、手动、程序、参数、自检、设置等
