ZM-BL48Z18S直流无刷电机驱动器是我公司推出的，针对小功率无刷电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应能力。本产品适合驱动峰值电流在18A以下，电源电压在DC15V~56V以内（面板标称DC24V~48V）的任意一款低压正弦波有霍尔三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。
主要特点 ◆正弦波控制，恒电流模式，自带电位器调速； ◆ 高力矩、高转速输出，转速可达8000rpm/min； ◆ 有EN（使能）、DIR（方向）、X1 (刹车)信号控制端； ◆ 可输出测速脉冲FG（门极输出）； ◆ 可输出报警信号供用户检测； ◆ 具有过压、欠压、马达堵转等保护功能。 今天介绍一下这款驱动如何替代ZM-6618驱动器使用

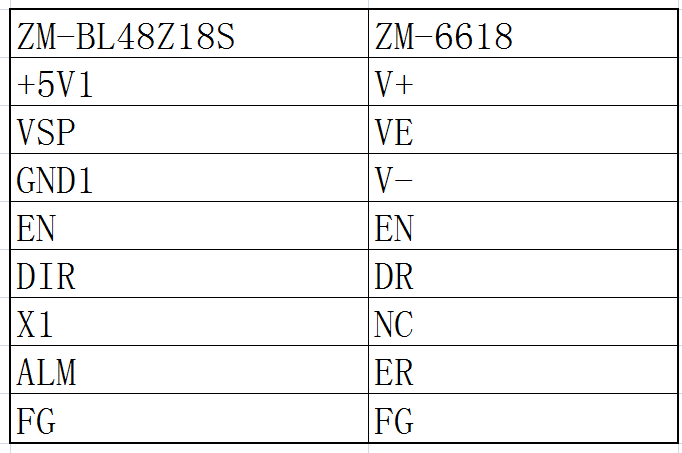

控制端口对应定义如下：
ZM-6618驱动控制方式：
V- EN的通断控制电机的启动和停止 V- DR的通断控制电机的正传和反转 V+ VE V-可以外接电位器调速 (V+和V-接电位器两边 ,VE接电位器中间脚)
ZM-BL48Z18S驱动控制方式 GND1和 EN的通断控制电机的启动和停止 GND1和 DIR的通断控制电机的正传和反转 +5V1 VSP GND1可以外接电位器调速 (+5V1和GND1接电位器两边 ,VSP接电位器中间脚)
另外ZM-BL48Z18S这款驱动器默认使用驱动器上的旋钮电位器进行调速，如果想使用外部的VSP端口调速的话，需要改一下板子，具体操作如下：
将红色箭头的0欧姆电阻拆下来，，焊接在黑色箭头的地方 产品尺寸图如下：
