CM20L系列智能多轴步进/ 伺服控制器

    CM20L系列制器可分别控制2、4、6个电机运动，可实

现点位、直线、圆弧插补的操作。具有循环、跳转、子程序、

中断、随动、测位、计数等功能。支持中文、英文，文字指

令、GM 代码。简单、清晰的参数给您的操作带来方便和快捷。

输入/ 输出的设置功能可方便您的使用和维修。

主要功能：

  参数设置:可设置与加工、操作有关的各个控制参数，使加工

效果达到****状态。

  手动操作:可实现高、低速手动、点动、回程序零、回机械零

等操作。

程序管理:可对当前加工程序进行修改、保存。

自动加工:可实现单段/连续、空运行、暂停等功能。

示教编程:可使用示教编程或选择示教

外部手动:可定义多种外部手动功能，以方便使用

自由选择输入功能:使有限输入口可实现各种用户需求

指令丰富: 20条多功能指令，能满足您的各种功能需要

快速占位，名轴可以****速度分动，以提高效率

技术指标：

最小数据单位: 0. 001mm

****数据尺寸:土9999.999mm

快速点位运动限速: 8000mm/min (脉冲当量为0. 001毫米时)

****加工速度限速: 8000mm/min (脉冲当量为0. 001毫米时)

****脉冲输出频率: 1 50KHz

控制轴数: 2、4、6轴

电子齿轮:分子(n):1-65535, 分母(m) :1-65535

系统主要功能:自动、手动、程序编辑、系统参数、自检、设

置等

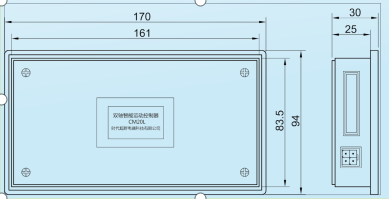

尺寸图
