CM25L系列智能多轴步进/ 伺服控制器(wgb)
2021年10月9日

CM25L系列智能多轴步进/ 伺服控制器

         产品概述:

CM25L系列控制器是我公司****研制的“运动控制器”,驱

动装置采用细分步进电机或交流伺服电机,配备液晶显示器,

全封闭触摸式操作键盘。该系统具有可靠性高,精度高,噪

音小,操作方便等特点

系统组成

·液晶显示器(分辨率:192×64)

·专用运动控制芯片(信号输出为:5V TTL)

·输入/输出(10路光电隔离24V输入,16路光电隔离24V输出)

·用户加工程序存储器(单轴40个程序,两轴28个程序)

·单轴程序行数80行

·两轴程序行数70行

·薄膜按键阵列(28键)

  技术指标:

最小数据单位0.001mm

最大数据尺寸±9999.999mm

快速点位运动限速2400mm/min (脉冲当量为0.001毫米时)

****加工速度限速2400mm/min (脉冲当量为0.001毫米时)

单轴****脉冲输出频率45KHz

两轴****脉冲输出频率30KHz

控制轴数1/2轴

电子齿轮分子:1-9999,分母:1-9999

系统主要功能自动、手动、程序编辑、系统参数、自检、设置

开机画面;客户可自己设计好开机画面,通过RS232下载到控

制器上。如需要下载开机画面,可跟店家要下载开机画面的软件。

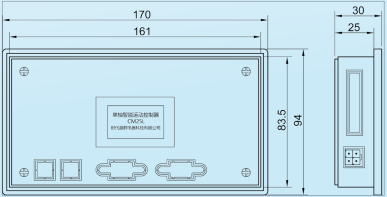

尺寸图
