直流无刷电机驱动器(wgb)
2021年10月9日




直流无刷电机驱动器



  主要特点

◆可外接速度显示板,显示转速;也可以接电脑,用来设置驱动器参数;

◆电流速度双闭环设计,低速力矩大,运行平稳;◆高力矩高转速输出,****转速达10000rpm/min;(根据用户电机而定)

◆调速方式:外接PWM调速或外接电位器调速;◆有EN(使能)、DR(方向)等信号输入端;

◆可输出测速脉冲FG,(光电隔离,门极输出);

◆具有过流、过压、欠压、过热、霍尔传感器相位出错、马达堵转等保护功能。产品概述ZM-7210A直流无刷电机驱动器是我公司****推出的,针对大功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在10A以下,电源电压在AC80V~250V以内(面板标称AC80V~230V)的任意一款有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气

  产品概述

ZM-7210A直流无刷电机驱动器是我公司****推出的,针对大功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计,具有更高的抗干扰性及快速响应等性能。本产品适合驱动输入电流在10A以下,电源电压在AC80V~250V以内(面板标称AC80V~230V)的任意一款有霍尔或无霍尔的三相直流无刷电机,并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气

功能概述本产品可以实现以下功能:

(标准出厂默认设置为方波有霍尔开环模式)1.方波有霍尔速度开环运行2.方波有霍尔速度闭环运行3.方波无霍尔速度开环运行4.方波无霍尔速度闭环运行5.恒扭矩开环模式运行(严禁长时间超负荷运行)6.恒扭矩闭环模式运行(严禁长时间超负荷运行)以上功能用户可根据我司提供的上位机电脑软件或手持调试器来自行设置。

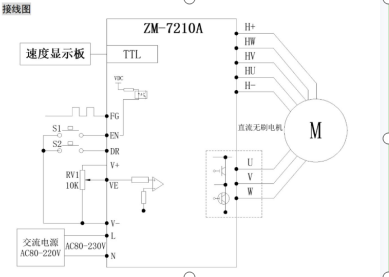

  常见问题1、初次使用该驱动器,如何能尽快上手?正确接好电源线、电机线、霍尔线后,外接电位器缓慢加速,电机正确转动后,再依次测试使能、方向等功能。如对本产品不熟,初次使用应做好测试后,再安装到实际场合使用。2、电源接反有何影响?会立即烧毁驱动器。3、上位控制信号电压****是多少V?调速信号****电压为5V,超过此电压会导致驱动器烧毁。4、驱动器长时间工作后外壳比较热,正常吗?正常,在常温下,长时间工作外壳达到90度不会对性能有影响。5、电源指示灯亮,但电机不转且抖动,是什么原因?可能是相线与霍尔线有错误,请按照电机说明书正确接线后重新通电测试。6、用此驱动器,能否将我的电机转速调到6000?无刷电机的****转速是由电机本身的参数决定的,驱动器能将电机转速控制在0至****速。7、我手上已经有电机,购买此驱动器后如何接线?必须先确定手上的电机的相线和霍尔线定义后才能接线,
