高压无刷驱动器(wgb)
2021年10月9日

高压无刷驱动器

   产品特征:

1. 系统特性:输入电源AC85~265VAC50/60Hz连续输出电流:5A,最大输出电流:7A使用温度0~+45°C保存温度-20~+85°C使用及保存湿度<85%[不结霜条件]构造壁挂箱体式

2. 基本特性冷却方式:散热器方式控制信输入输出信号:全隔离保护机能:过电流、过热过速度过电压欠压控制电源异常

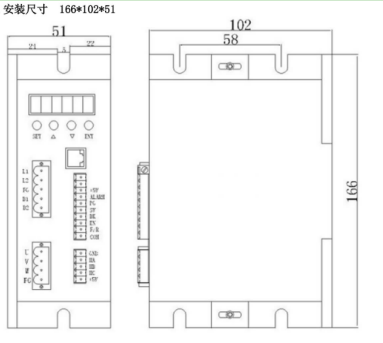

3. 安装注意事项

运行期间严禁打开外壳测量或触摸底板上任何器件和接插件。*断电后1分钟后才能进行底板检查或更换保险管。*运行期间严禁驱动器无外壳运行。*无刷电机驱动器和无刷电机需良好可靠接地,否则有可能无刷电机转速不平稳。*如果驱动器在运行期间意外损坏,本公司只负责承担驱动器在保修范围内的维修和更换。本公司不承担由于驱动器意外损坏导致的电机失控或人员伤亡以及财产损失等的赔偿。



功能与使用调速方式本驱动器提供以下两种调速方式用户可任选一种:内部电位器调速:逆时针旋转驱动器面板上的电位器电机转速减小,顺时针则转速增大。用户使用外部输入调速时必须将电位器设于最小状态。外部输入调速将外接电位器的两个固定端分别接于驱动器的GND+5v一端,将调节端接于SV端即可使用外接电位器(5K~100K)调速,也可以通过其它的控制单元(PLC、单片机等)输入模拟电压到SV端实现调速(相对于GND,SV端口的接受范围为DCOV~+5V,对应电机转速为0~额定转速。也可使用外部数字信号调速:在SVGND之间可以施加幅值为5V,频率为1KHz~2KHz的脉宽数字信号(PWM)进行调速,电机转速受其占空比线性调节。这时可以通过调整R-SV电位器对SV数字信号幅值进行0~1.0比率衰减处理,一般将R-SV调到1.0,对SV输入数字信号不做衰减处理。电机运行/停止控制(EN)通过控制端子EN相对于GND的通、断可以控制电机的运行和停止。当端子断开时电机运行
