直流无刷电机驱动器

 主要特点

◆电源交流电压110V-220V（AC）。

◆PWM频率不小于12KHZ。

◆驱动电流达8A。也可根据用户要求设计

◆外型尺寸175*105*40

◆重量：1.18Kg

◆速度开环闭环控制。出厂前一般设置为开环。用户可提出要求设置闭环****速度。用户也可自己改变****闭环速度。闭环速度的改变应由专业人员操作。操作方法：断开电源，打开盒盖，找到1，3，5，9跳线场。如需要****5000转闭环，5脚跳线场短接。又如需****4000转闭环，则需1,3跳线场短接。计算方法：跳线场短接后累加乘以1000，即为****闭环转速。控制DA端0V到5V,就可以控制闭环转速0到****转速。

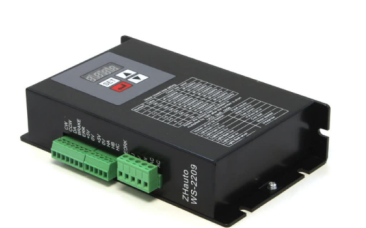

产品概述WS-2209驱动器采用美国高性能专用无刷直流电机驱动芯片,该控制器适合驱动中小型无刷直流电机。由于采用新型的PWM技术，使电机运行速度高,振动小,噪声低,运行平稳。

常见问题

1、初次使用该驱动器，如何能尽快上手？

正确接好电源线、电机线、霍尔线后，外接电位器缓慢加速，电机正确转动后，再依次测试使能、方向等功能。如对本产品不熟，初次使用应做好测试后，再安装到实际场合使用。

2、电源接反有何影响？会立即烧毁驱动器。

3、上位控制信号电压****是多少V？调速信号****电压为5V，超过此电压会导致驱动器烧毁。

4、驱动器长时间工作后外壳比较热，正常吗？正常，在常温下，长时间工作外壳达到90度不会对性能有影响。

5、电源指示灯亮，但电机不转且抖动，是什么原因？可能是相线与霍尔线有错误，请按照电机说明书正确接线后重新通电测试。

6、用此驱动器，能否将我的电机转速调到6000？无刷电机的****转速是由电机本身的参数决定的，驱动器能将电机转速控制在0至****速。

7、我手上已经有电机，购买此驱动器后如何接线？必须先确定手上的电机的相线和霍尔线定义后才能接线，如不确定，需向电机厂家询问。不正确的接线会导致驱动器损坏。
