RS485 总线一体化步进电机驱动器

     1.产品特点 ☆ S 加减速曲线，运行平稳，用户可更 S 曲线改参数 ☆ 微型设计，安装便利，可与 42 步进电机一体化 ☆ 网络集散控制，RS485（ModBus-RTU）组网 ☆ 停止运行时自动半流 ☆ 电气接口简洁，且接线方便 ☆ 零位准确，有复位时的零位脱落动作，零位自动零点校准 ☆ 限位功能，碰到限位信号自动停止

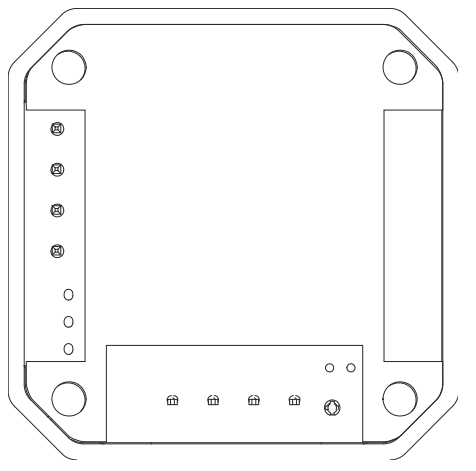

电机在不转动情况下，调节 相电流，左图所示调节电位器， 测量 GND 和 Ref 之间电压。 相电流值 = 电压值数值×2  例如：步进电机相电流为 1.7A,调 节电位器，是的 Ref 与 GND 之间电压为 0.85V
