SD300伺服驱动器如何接准备好信号到PLC并设置(LP)
2021年10月15日

客户想把SD300驱动的准备好信号接到PLC上如何接呢?

  1. 首先确认客户想输入高电平还是低电平到PLC

    如果客户输入低电平到PLC,那么直接吧伺服驱动器的DO1,RED端口接到PLC的信号输入端即可

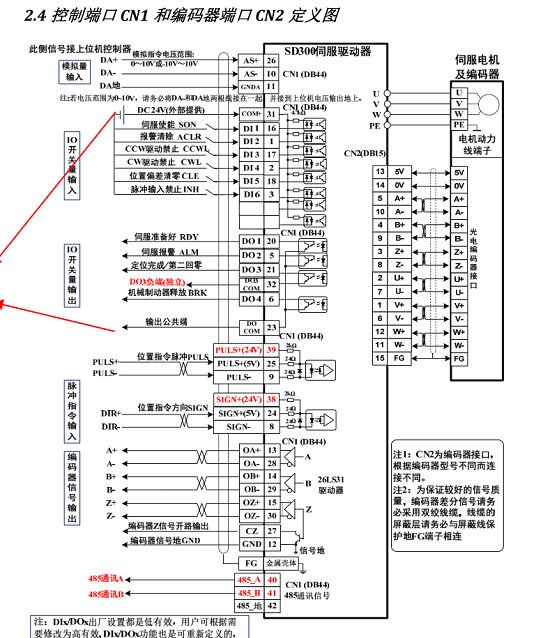

  2. 如果客户想输入高电平到PLC,那么就需要线供电24V,如下图


    31号引脚接24V正,23号引脚接0V

    然后在DO1引脚接到PLC的输入端口

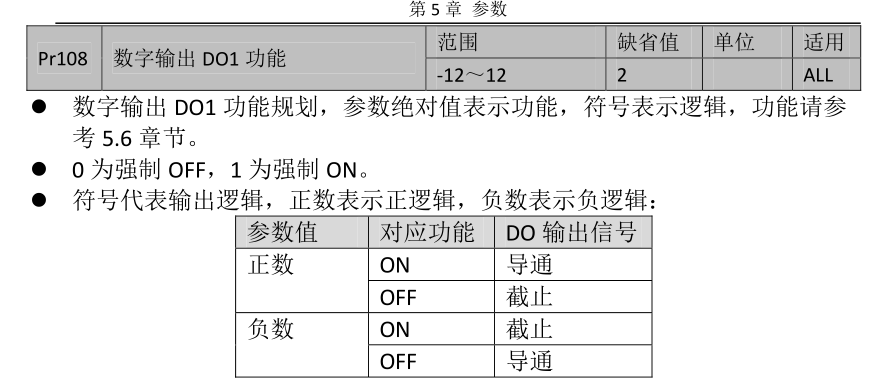

    然后在对DO1端口进行设定,改成高电平有效,就需要吧参数值设置为负数


    既,PR108设置为-2即可



    时代超群2010年新推出SD300系列高性能交流伺服电机驱动套装。电机从100W-3.8KW不等,出力大,响应快,速度高,转动平滑,力矩稳定。


    配套驱动SD300系列20A系列可搭配750W以内伺服电机,1KW以上搭配的是30A的驱动器,数码管实时显示转速,按键可随时更改驱动参数;电路板表面喷涂厚层三防漆,防尘、防潮、防静电,抵制恶劣环境,驱动器内部采用井TI芯片、高品质保证。

    时代超群伺服电机型号及参数表如下:
