时代超群新品步进驱动器3922-LS(YNN)
2021年10月19日

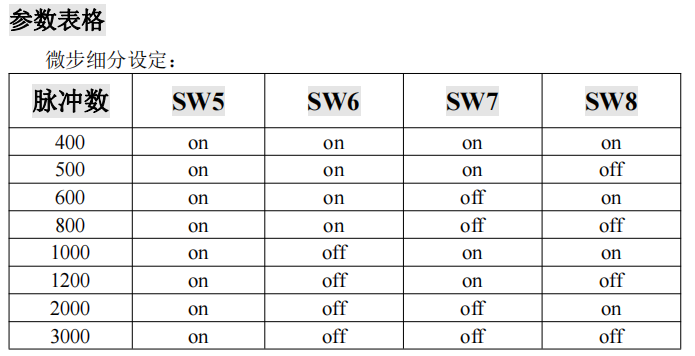

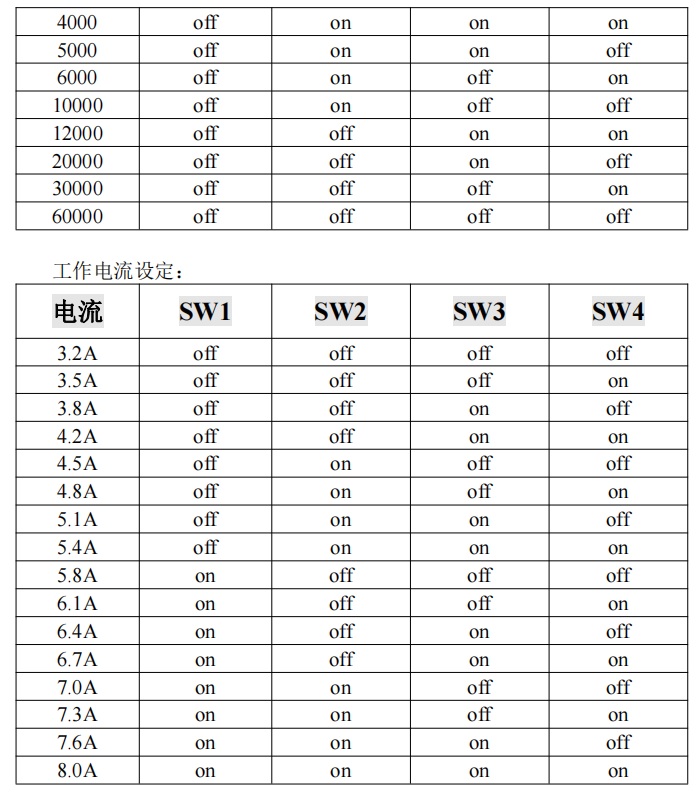

LS3522 是新推出的数字式三相步进电机驱动器,采用**** 32 位 DSP 技术,主要驱动 86、110 型三相混合式步进电机。微步细分为 16 种,最大步数为 60000步/转;工作电流范围为 3.2A-8.0A,输出电流共 16 种,能够满足大多数场合的应用需要。由于采用内置微细分技术,即使在低细分的条件下,也能够达到高细 分的效果,低中高速运行平稳,噪音小。具有半流,过压、过流等保护电路。驱 动器内部集成了参数自动整定功能,能够针对不同电机自动生成****运行参数,最大限度发挥电机的性能。本驱动器为交流供电,推荐工作范围为 AC110V-220V。

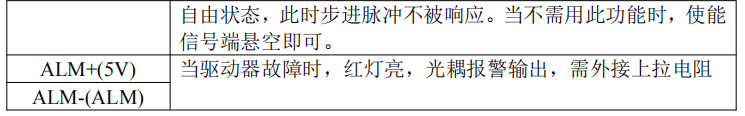

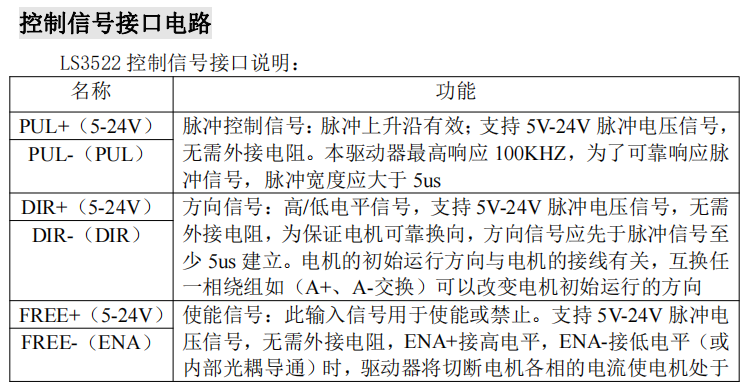

信号接口说明

  LS3522 驱动器采用差分式接口电路可适用差分信号,单端共阴及共阳等接口,内置高速光电耦合器,允许接受长线、集电极开路和 PNP 输出电路的信号。现在以集电极开路和 PNP 输出为例,接口电路示意图如下:


          注意: 本驱动器脉冲和方向可适应 5V-24V 信号电压,R=0,用户无需外接电阻。
