时代超群新品步进驱动器DMA860H-LS(YNN)
2021年10月19日

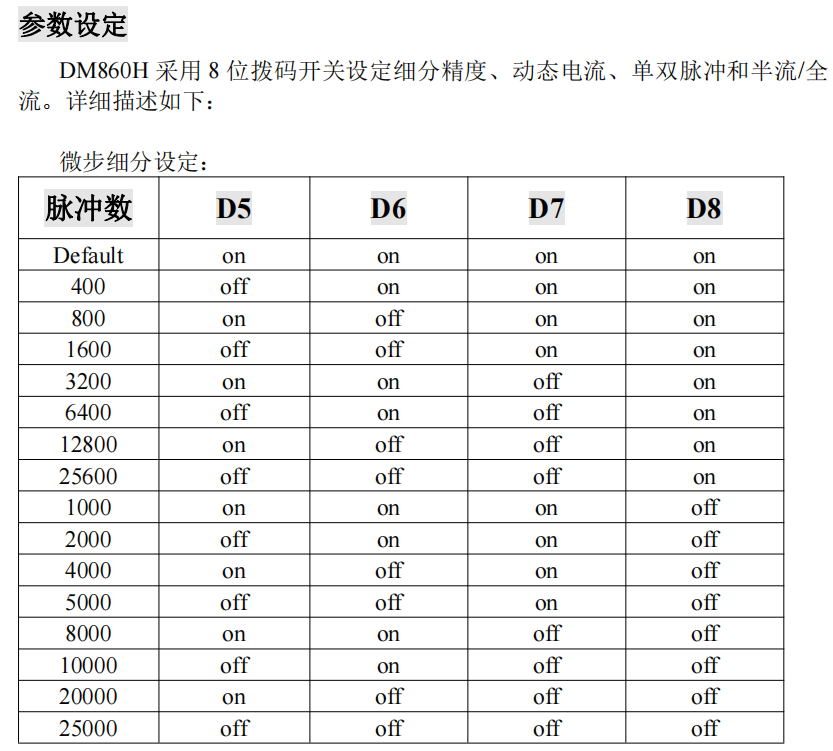

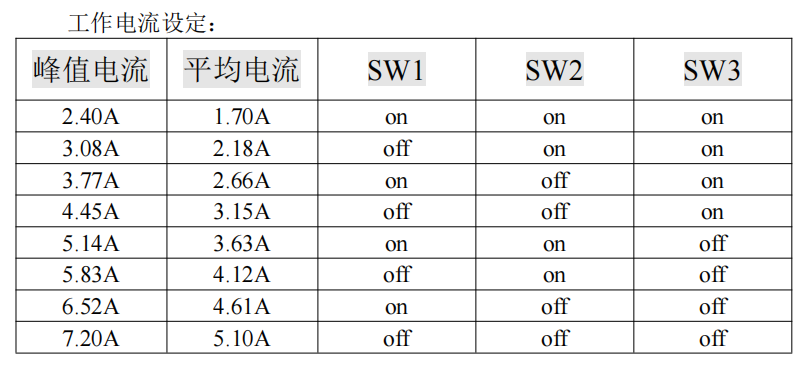

DM860H 驱动器,主要驱动 57、86 型两相混合式步进电机。微步细分为 15种,最大步数为 25600 步/转;工作峰值电流范围为 2.4A-7.2A,输出电流共 8种,电流分辨率约为 0.7A;具有半流,过压、过流等保护电路。本驱动器为交直流供电,工作范围为 AC20V-80V,直流 DC24V-110V。

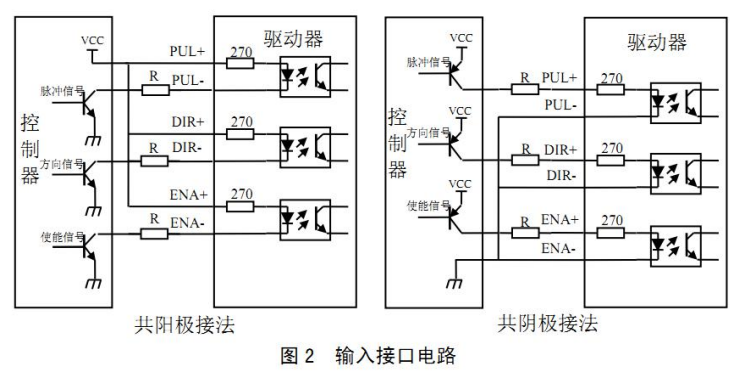

控制信号接口电路

 DM860H 驱动器采用差分式接口电路可适用差分信号,单端共阴及共阳等接口,内置高速光电耦合器,允许接受长线、集电极开路和 PNP 输出电路的信号。现在以集电极开路和 PNP 输出为例,接口电路示意图如下:


注意: 脉冲电压 5V-24V 通用,用户无需串电阻
