伺服电子变压器选型(YNN)
2021年10月20日

时代超群伺服电子变压器是专门为伺服单元三相220V供电开发设计,不同于传统的线圈式变压器,是一款电子智能型两相,三相供电变压器。

变压器产品特点:

1 采用进口电器元件,体积小,重量轻,安装方便。

2 缺相过载自动保护,不损坏伺服单元。

3 不受电压波动影响 性能稳定。

4 高密度铝型材散热器。

       5 工作环境可适应--48度低温和+85度高温。


工作原理:

时代超群伺服电子变压器采用伺服单元是闭环控制原理,完全通过智能传感元件对负载进行动态跟踪到伺服单元及电机需要多少能量,变压器就输出多少能量,从而达到****能耗应用。

伺服电子变压器不同于传统的线圈变压器,它是通过大功率整流逆变模块及智能控制系统集成从而380V变压220V,直接替换传统线圈变压器。

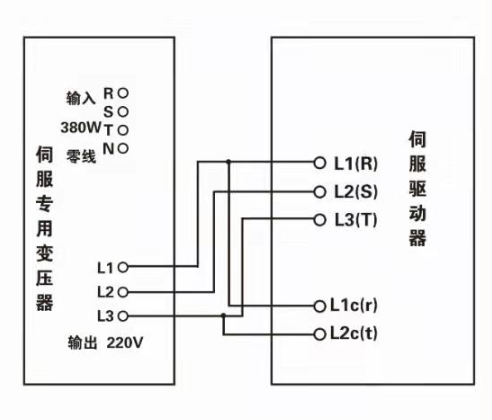

伺服电子变压器接线图:



电子变压器接线示意图


 伺服变压器如何选型

1 容量的确定:根据变压器所接负载的功率确定,一般后面是驱动和电机,电压根据驱动来提供,驱动的电流是根据电机来确定的,这二个数确定后,再加上15%~20%的富余量,就是变压器的容量, 例如:1KW伺服电机驱动器标准 由1000*1.5=1500 ’驱动器应该配1.5KVA变压器。

2 输出的组数及一台可以托几个驱动:变压器的输出组数可以是一组以上,只要容量可以满足均可以实现多进多出,主要根据机器所带的电机和驱动来确定。

3 电压和电流:电压是提供驱动的电压,变压器都是AC的电压,如果需要实现直流,可以加整流装置来加以实现AC到DC的转变,电流是工作的关键,是根据所带的电机需要的电流来确定,转到变压器是需要提高电流。

4 伺服变压器选型需要注意的问题:

① 根据所配备的伺服电机和系统输入电压来确定变压器的输出电压。

 容量是根据伺服电机的功率来确定的。

③ 链接组别是根据伺服系统的需求来确定的,伺服变压器的输出电压是根据伺服的电压来确定。
