由无刷电机接线定义及接线图即可完成接线

接线图如下：

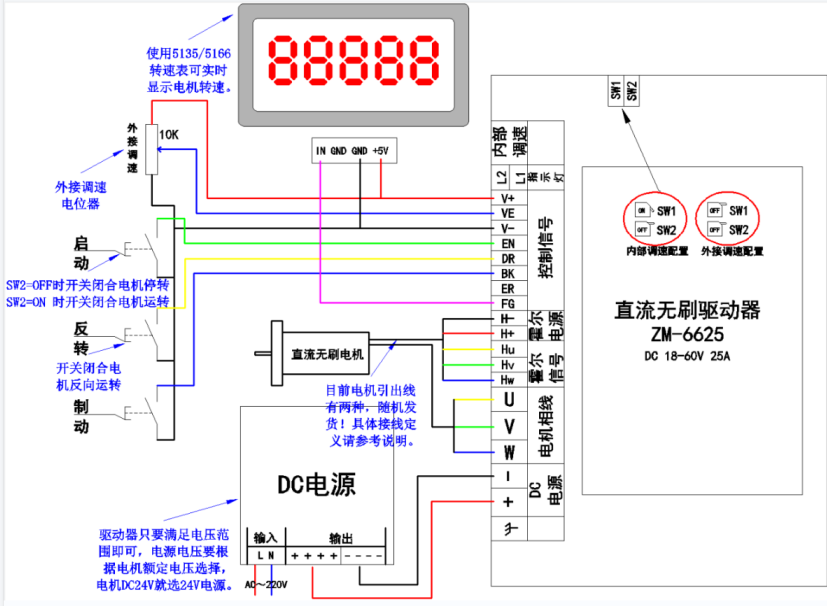

图1  ZM-7205A接线图

图2  转速表接线图

实物接线图

注:无刷驱动器转速表控制电压统一选5V的

此时显示的转速并非电机的实际转速 需对转速表的工作模式进行设置

打开转速表后盖，如图：

一、转速频率显示切换（按S2键--S1键切换 无退出键 等待10S 自动返回测量状态或断电重启返回测量状态）：

0：频率显示加滤波

1：转速显示加滤波

2：频率显示无滤波

3：转速显示无滤波

二 分频值设置（按S1键--S1键移位--S2键数值加值 每一位的数值范围0-9 无退出键 等待10S 自动返回测量）

分频值的数值范围在1-99999或0.0001-9.9999

三 设置分频值比较快速的方法：

电机转速调大**** 根据转速表显示的转速/电机输出****转速 即为需要设置的分频值

例如：转速表显示的转速1379 电机本身转速3000  设置的分频值为4或者5 显示的转速接近电机的实际转速
