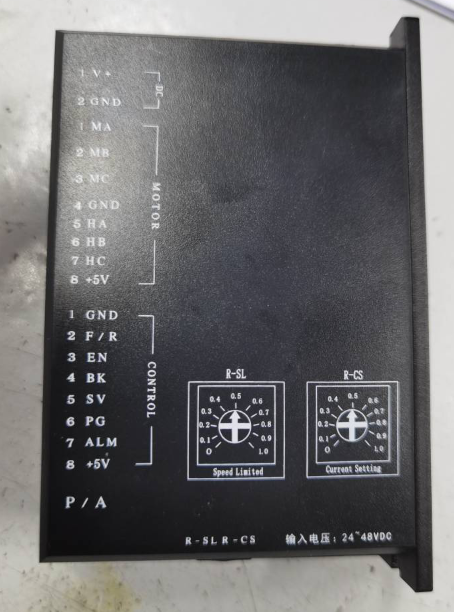

DBLS-01-S无刷电机驱动器是时代超群位为配合现代化工业自动控制领域而自主研发的驱动器，主要采用高性能专用无刷直流电机驱动芯片，组成具有集成度高、体积小、保护完善、接线简洁明了、可靠性高等一系列优点。该驱动器适合驱动额定功率在200W以下的中小型无刷直流电机，有感无感电机通用。该驱动器采用新型的PWM技术，使无刷电机运行速度高，振动小，噪声低，平稳性好，可靠性高

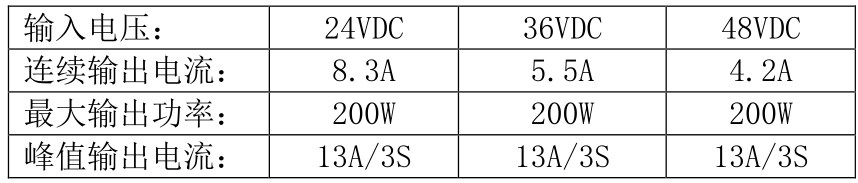

建议标准输入电压：24VDC~48VDC, 欠压保护点 8VDC，过压保护点 55VDC。

加速时间常数 出厂值：1.0 秒 其他可定制

二、特点

1、PID 速度、电流双环调节器

2、高性能低价格

3、20KHZ 斩波频率

4、电气刹车功能，使电机反应迅速

5、过载倍数大于 2，在低速下转矩总能达到****

6、具有过压、欠压、过流、过温、电流峰值、霍尔信号等故障报警功能

7、通讯模式，采用标准 Modbus 协议，符合国家标准 GB/T 19582.1—2008。使用基于 RS485

双线制串行链路通讯，传输模式 RTU。

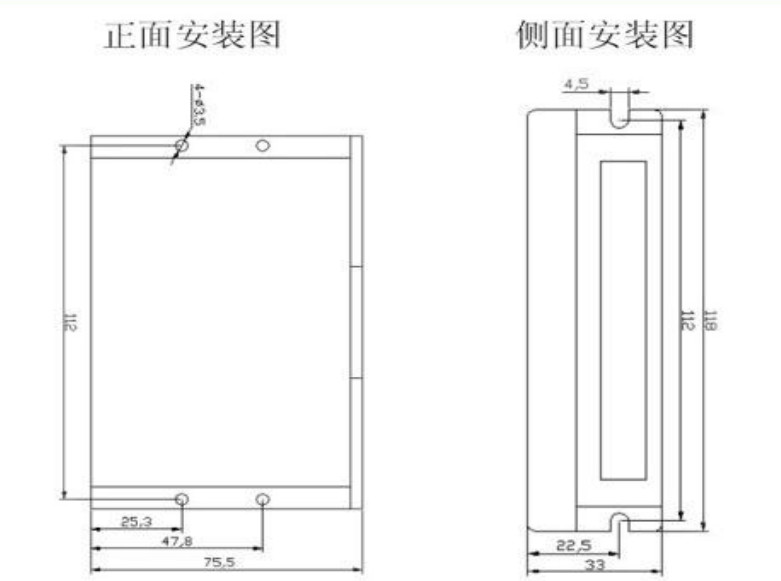

    尺寸图如下：

通讯模式采用标准 Modbus 协议，符合国家标准 GB/T 19582.1—2008。使用基于 RS485 双线制串行链路通讯，物理接口采用常规 3 针 2.54 接线端口(A+,GND,B-)端子，串行连接非常方便。传输模式 RTU，效验模式 CRC，CRC 起始字 FFFFH。数据模式 8 位异步串行，1 停止位，无效验位，支持多种通讯速率

RS-485 通讯可以通过驱动 常规 3 针 2.54 接线端口 器进行通讯。

常规 3 针 2.54 接线端口 的引脚定义如下：
