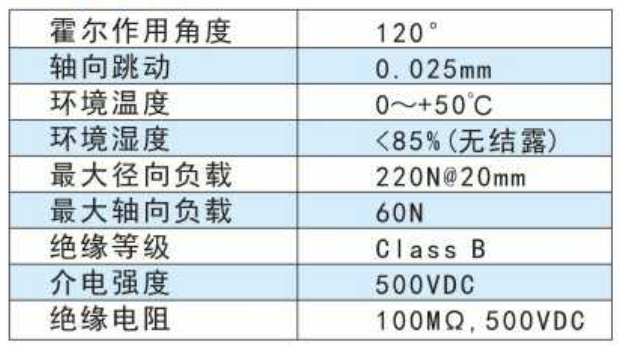

上图是一款时代超群100系列法兰直流无刷电机电机功率800W，转速2000转，额定扭矩4NM，峰值扭矩可以达到12NM，电机极对数4，机身长度150MM，电机轴径19，重量4.5KG，带霍尔传感器，广泛应用于打磨，切削，钻孔等领域 技术参数如下：
机械尺寸图如下：

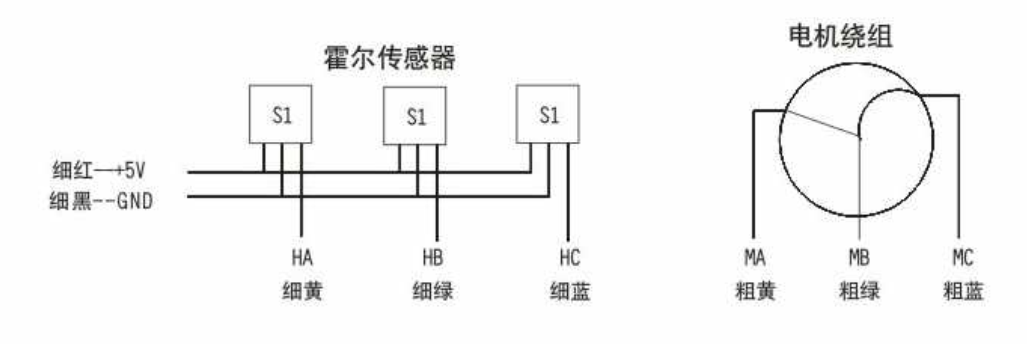

原理接线图：
那么如何给这款电机搭配适当的驱动器呢。我公司提供驱动配套服务。为你选择合适的驱动器。800W/310V=2.58A,选配的驱动为220V输入。电流大于峰值电流(2.58A的2倍左右)，选择ZM-7210A（电流最/大10A）效果是比较好的。
ZM-7210A直流无刷电机驱动器是我公司推出的，针对大功率电机传动领域的高科技产品。本产品使用大规模的集成电路取代原有硬件设计，具有更高的抗干扰性及快速响应等性能。 本产品适合驱动输入电流在10A以下，电源电压在AC80V~250V以内（面板标称AC80V~220V）的任意一款有霍尔或无霍尔的三相直流无刷电机，并具有大电流工作时温度低的特点。产品应用于针织设备、医疗设备、食品包装机械、电动工具等一系列的电气自动化控制领域。
ZM-7210A 版本 SD03（红色中性版本程序）
1、增加EN解保护功能(驱动器故障时,排除故障后无需断电再次接通使能，驱动器正常运行) 2、FG端口改为报警端口，低电平报警。
