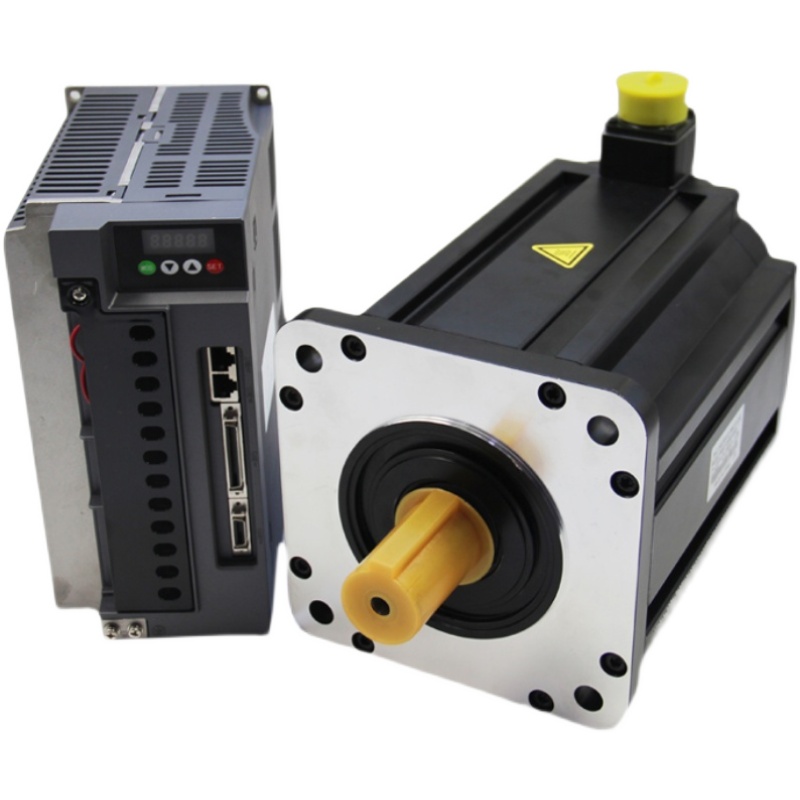

接线说明

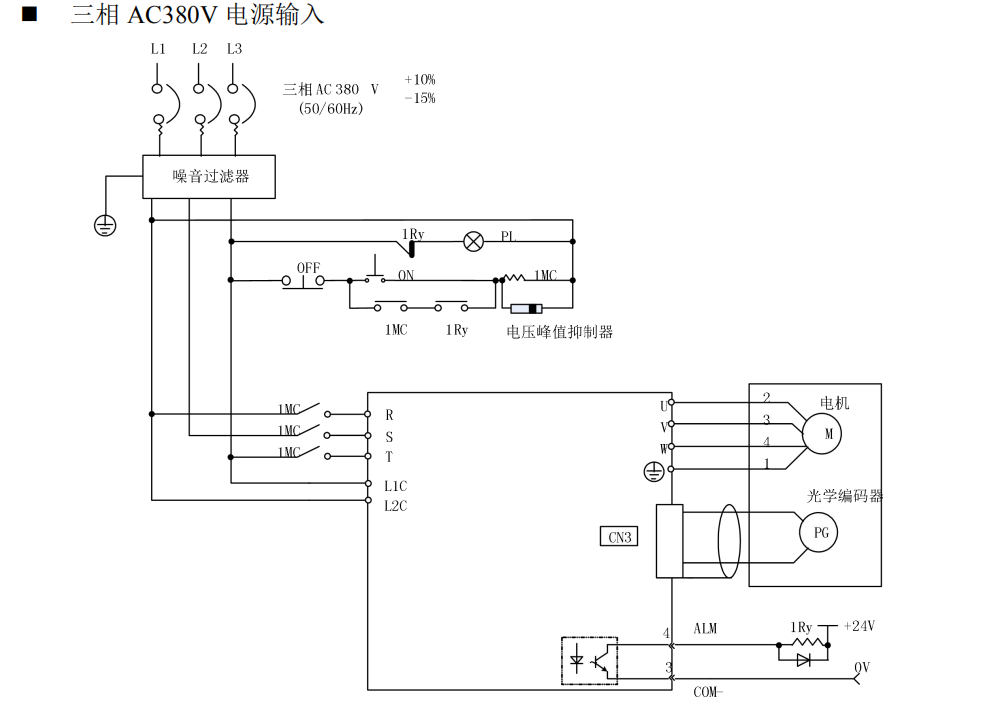

1 主回路接线说明

   主回路接线注意 在进行电源接通顺控设计时，请考虑以下几点。 请对电源接通顺控进行如下设计∶在输出“伺服报警”信号后，要使主回路电源处于 OFF 状态。 接通控制电源和主回路电源时， 请同时接通或在接通控制电源后再接通主回路电源。 切断电源时，请在切断主回路电源后再切断控制电源。

2 连接器定义

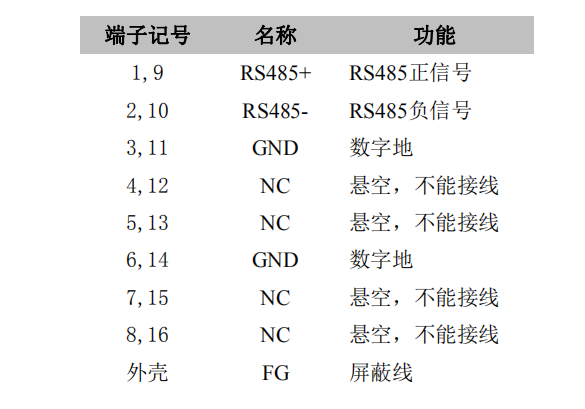

 CN1 接线定义 连接器 CN1 为通讯插头，伺服驱动器提供 RS485 通讯

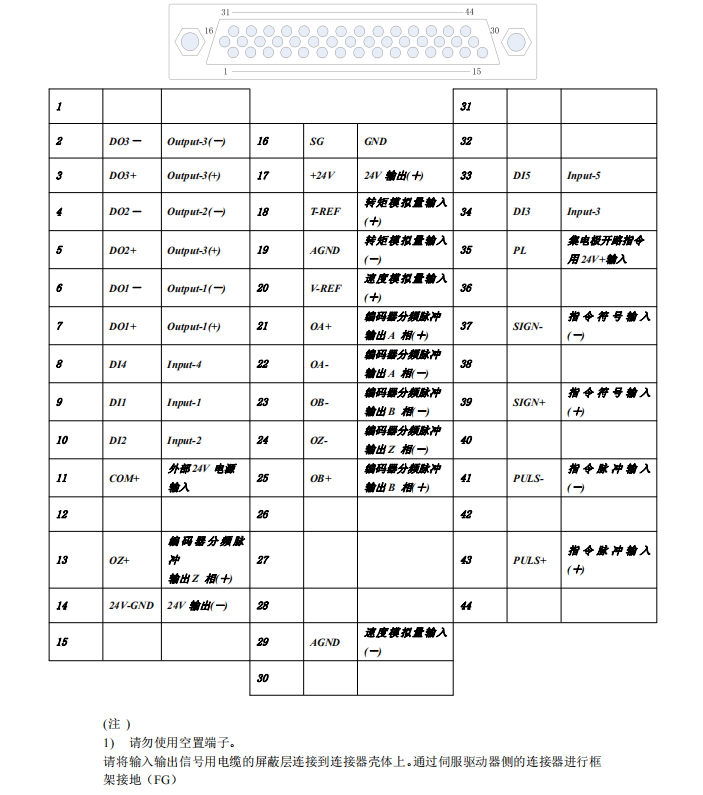

 端子信号定义

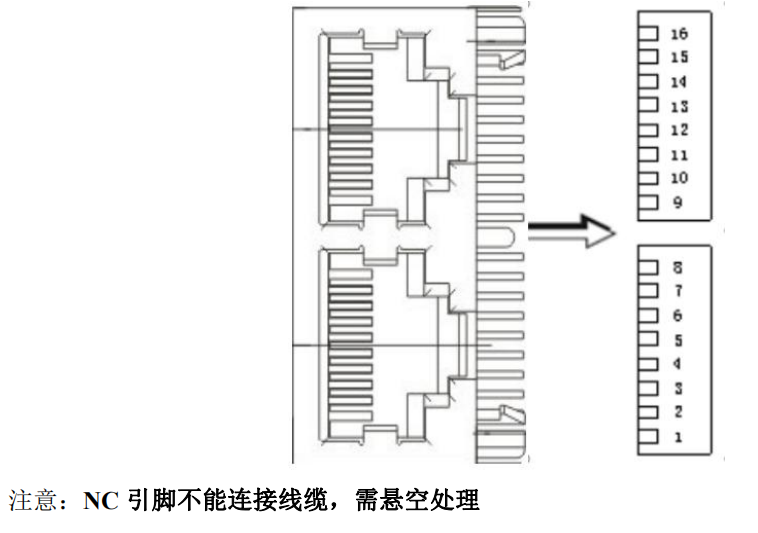

 端子示意图

 CN3 接线定义

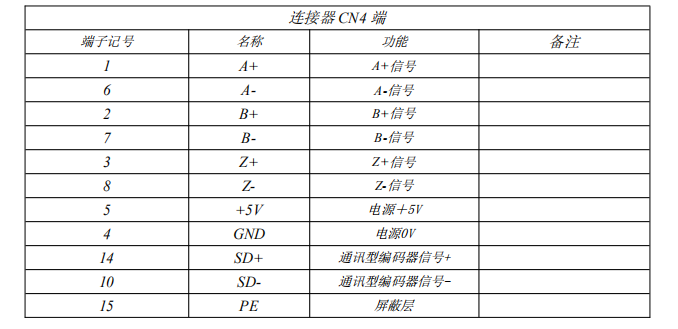

 驱动器 CN4 接线定义

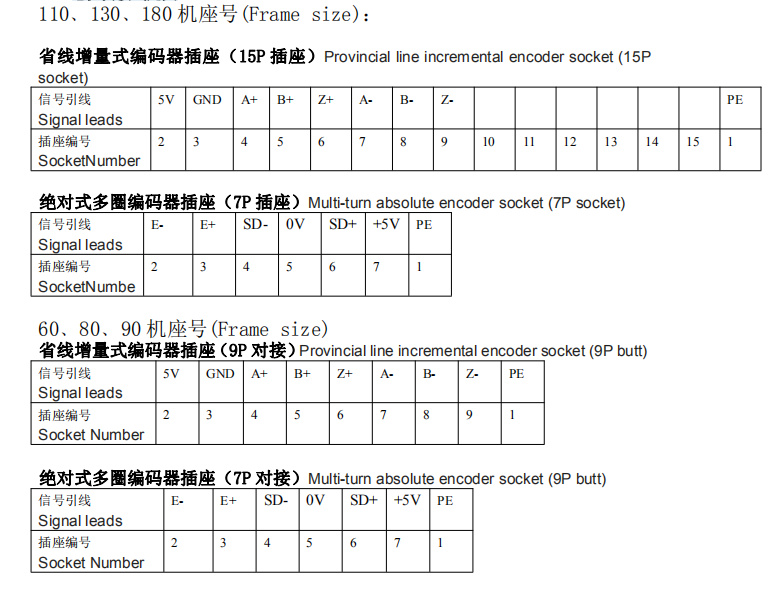

 电机侧接线定义

3 标准接线方式

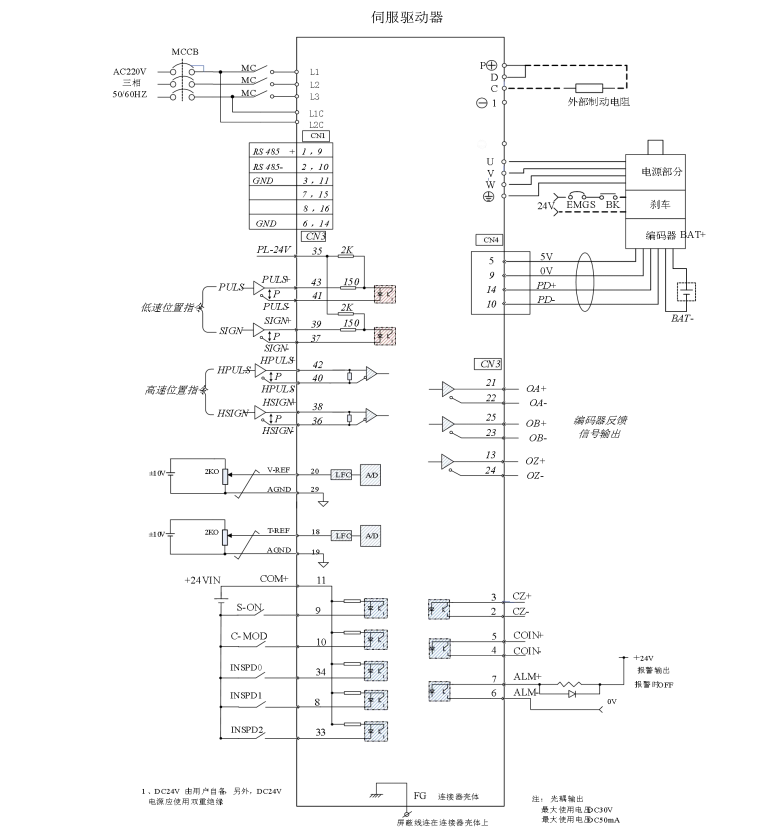

 位置-速度-转矩控制的连接示例
