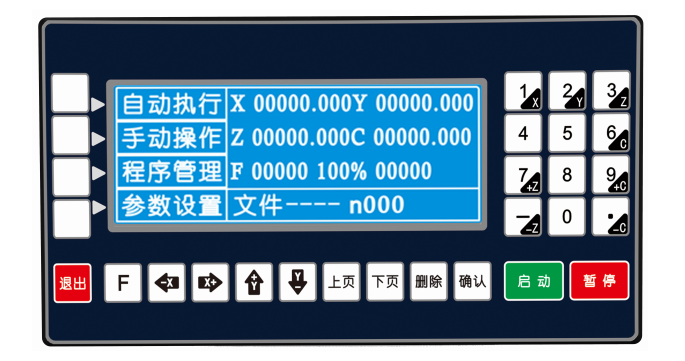

如上图是我们的一个控制面板

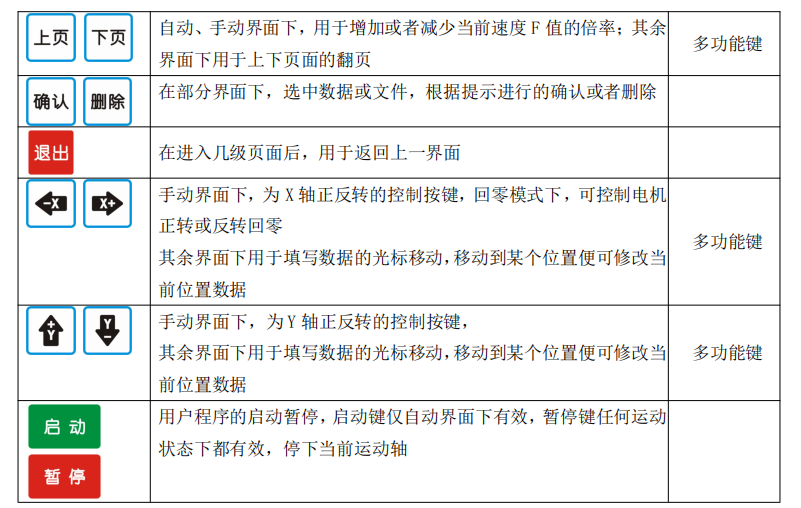

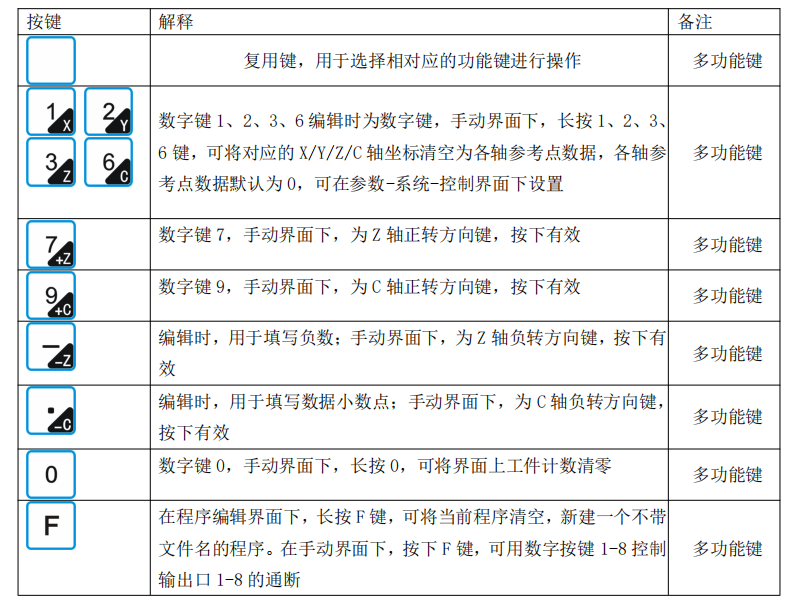

1按键定义

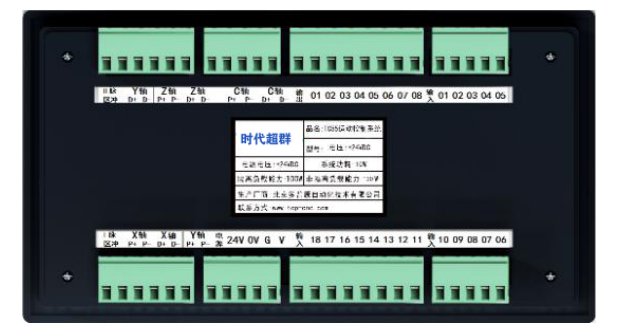

               控制器背面如图所示

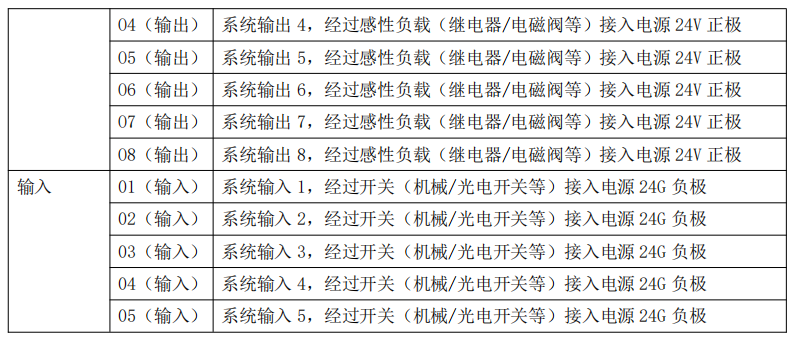

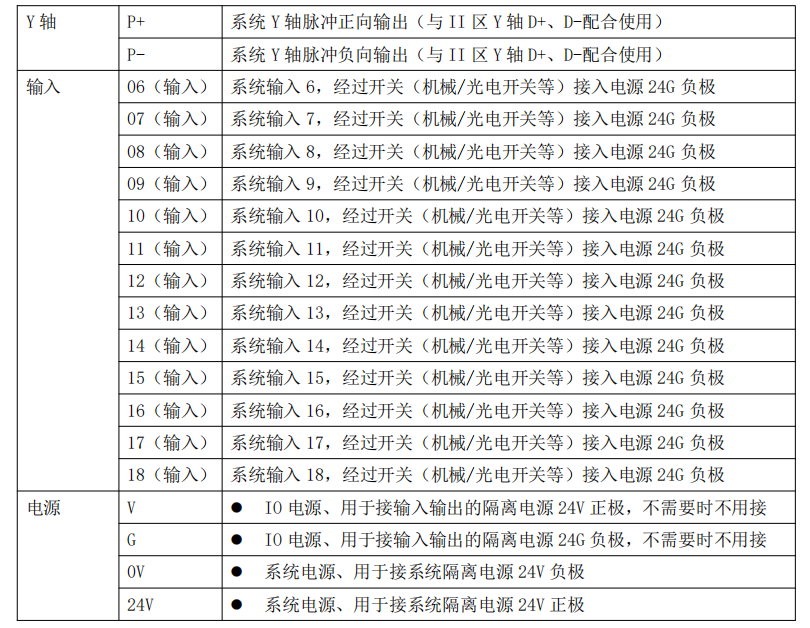

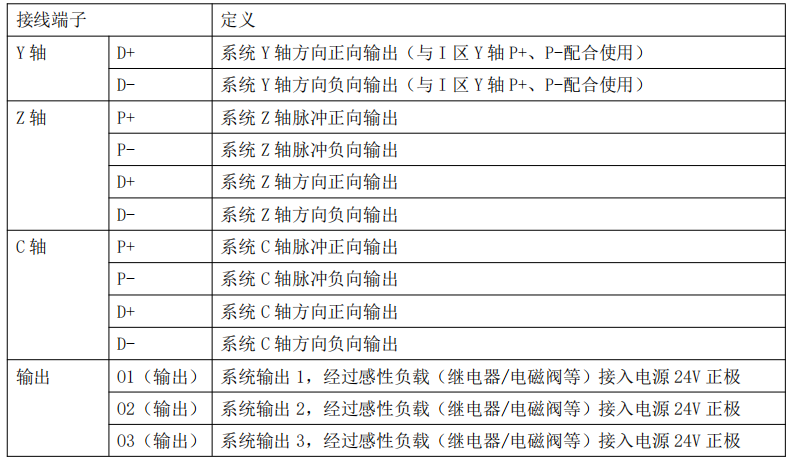

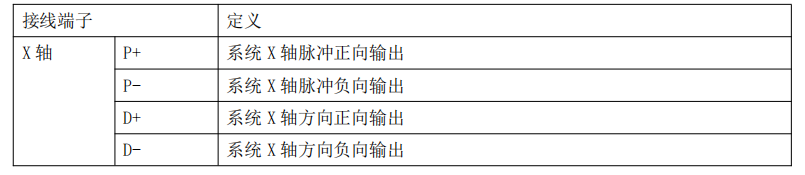

2接口定义

系统与外部的连接，通过控制器背面端子实现

（I区)

（II区）

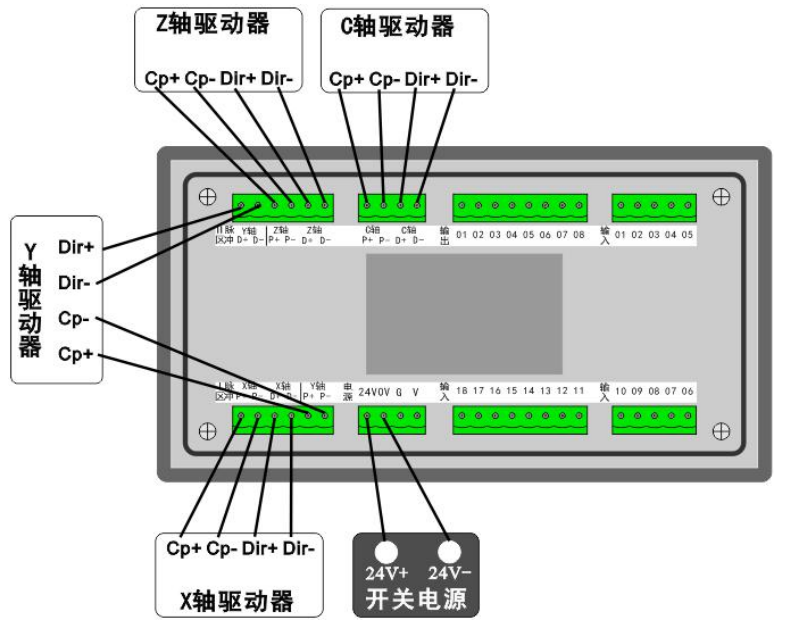

3接线示意图

4电机连接

D+ D-分别接驱动器的Dir+ Dir- P+ P-接驱动器的Pul+ Pul-端

5系统电气连接说明

（注：系统供电与输入输出部分供电建议采用隔离不共地的开关电源

24V供电电源的24v+ GND端分别接控制器24v 0v端子

如果需要接输入和输出，则24v供电电源的24v GND端分别接控制器的V G 端子

24v电源不能与大地 机壳等短接 当距离较大时应适用较粗的电气连接线

电器柜中配线，应注意强电 弱电分离 避免强电弱电混在一起，且尽量减少交叉，注意电磁干扰对系统的影响

系统接地线应采用较粗的铜线，一般应大于4平方毫米，并尽量缩短与接地端的距离

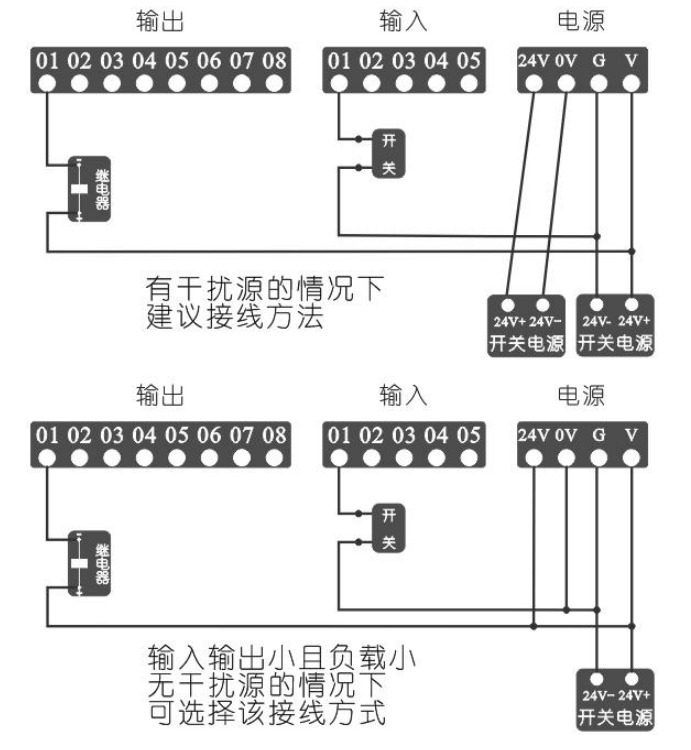

脉冲口及输入输出口接线示意图

共两种接线方式如下

CM35D系列控制器面板的一个说明到此结束，若有不懂咨询李工
