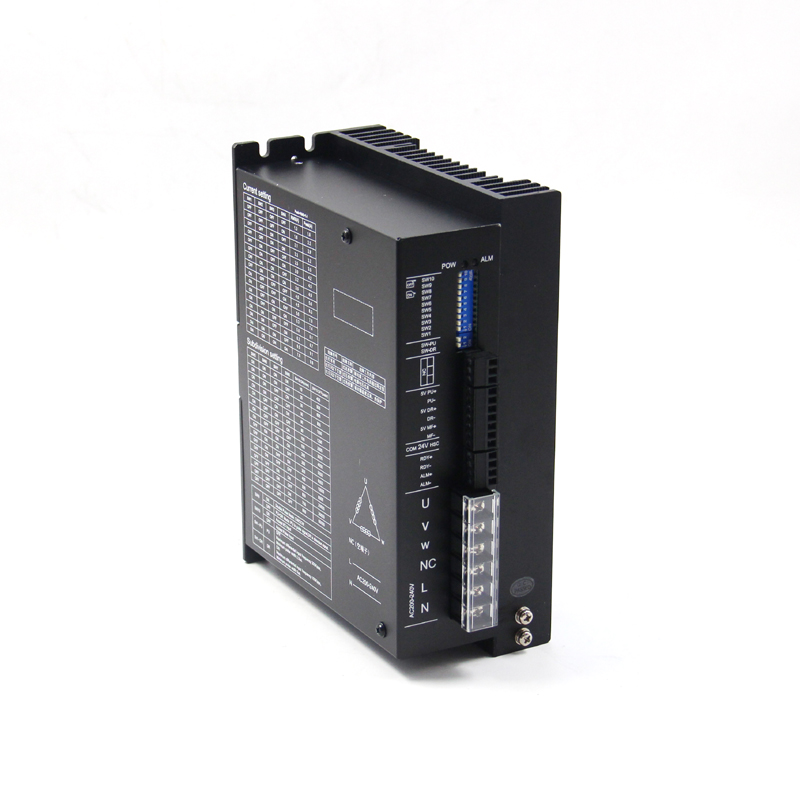

今天给大家介绍一款三相高压驱动器2270DML入下图：

  这款驱动器交流220V供电，1.3A-7A电流，峰值9.9A适配110/130三相高压步进电机，控制端口5V/24V兼容，16档细分拨码设置，今天给大家介绍的就是如何通过驱动器输入端口进行内部控制。

 首先将驱动器SW10拨码播到ON的位置，代表驱动器内部位置控制，控制端口PU-为控制启停的输入端口，DR-为控制方向的输入端口，COM 24V Hsc这个端口位24V输入公共端口，接开关电源的24V+正极，当PU-和0V导通闭合的时候电机正传启动，通过DR-的导通和闭合来控制电机换向，PU-断开后电机停止，那电机的速度怎么控制呢？

  驱动器面板有16档细分设置，代表可以有16种不同的速度，由SW5-SW8四个拨码来对应设置速度，最小速度是每分钟10转到800转，都可通过拨码来调节，简单的控制不需要控制器来实现，如有其他需要请联系我。
