大家在生活中经常用到控制器，还要与我们实际的器械相集合，有的时候还要外接开关和急停，那我们应该如何去接呢

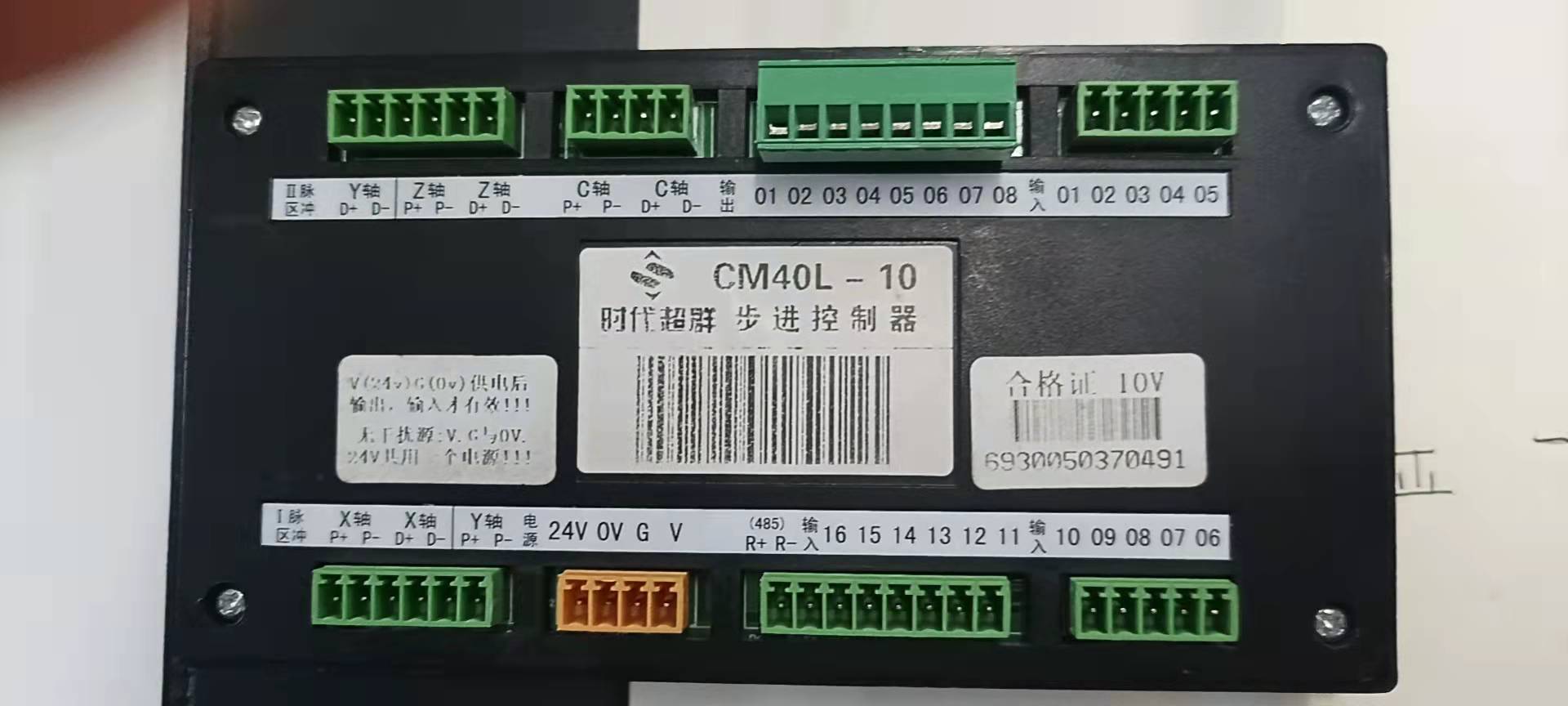

首先看看这个控制器的端口，分了X Y Z C四轴端口还有输出和输入端口，我们要确定一点的是咱们的外接开关和急停应该接的是什么端口

大家可以简单分析一下，如果外接开关，开关控制的是什么呢？启动控制的是控制器，停止也是控制的控制器，急停也是，所以这些都是外接给设备的一个输入信号，所以我们都要接在输入信号端口上

大家既然都知道接在输入端口了，那开关怎么接呢，启动和停止的线路要接在常开边，急停接在常闭（接常开的话会直接就急停了）所以大家要注意这点，还有呢，如果大家不知道怎么区分常开和常闭的话，教大家一个简单的方法，那就是这些外接按钮一般正常情况下就是绿色边为常开 红色边为常闭

接线问题，就是开关的正极都接在输入口 1 2 3上 负极端接在供电端口G上

注意：供电端口G V 都要通电 G是负极 V是正极，给输入口供电的

当所有电源接完以后呢，还要去更改控制器的io设置，把自己接的口信号端改出来

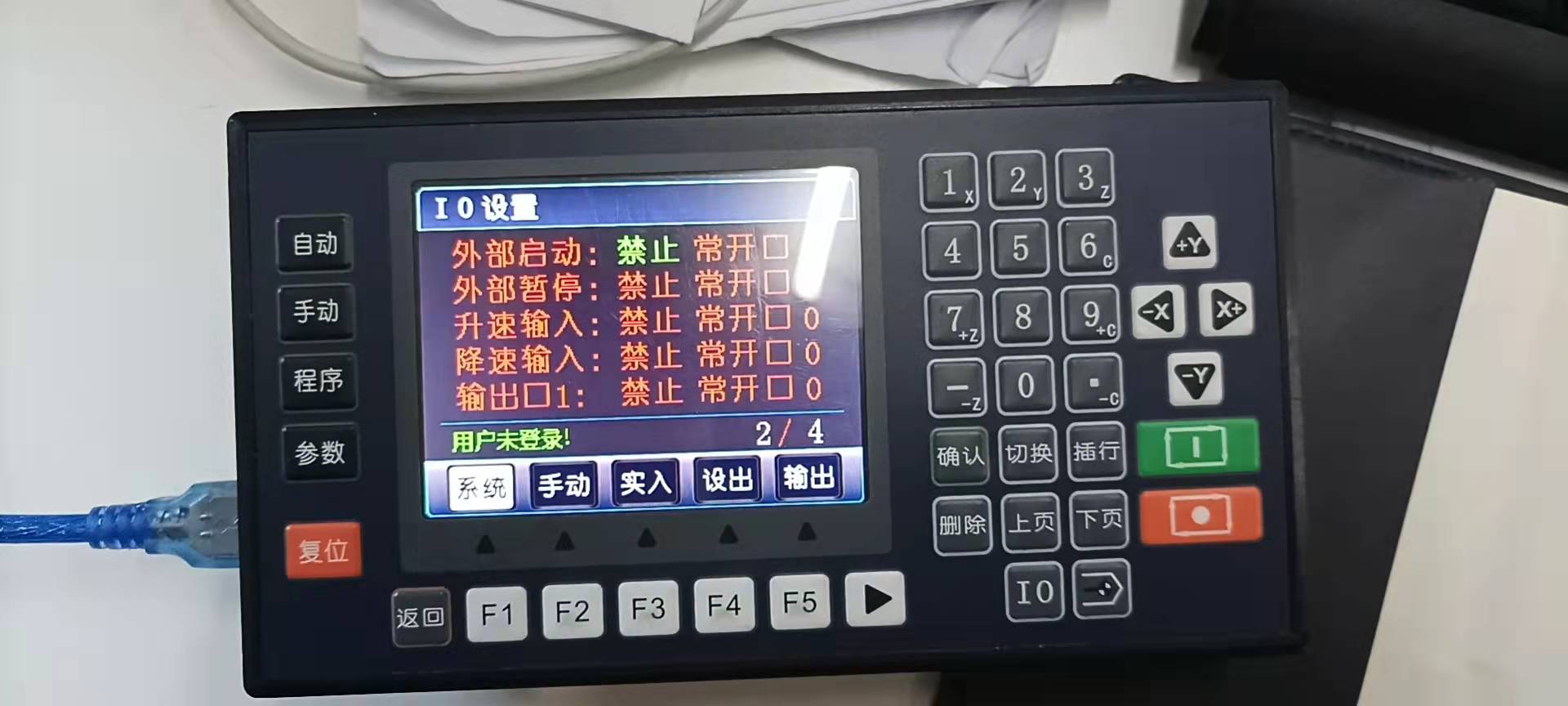

如图所示，登录用户以后更改io，列如外部启动接的端口1 这个时候把禁止改成允许，常开口改成1即可 外部暂停也改成允许 常开口接的几号端口就改几号端口 急停也是如此改完保存退出即可使用
