定制步进电机钻孔控制系统案例简单描述-1-(MAANG)
2022年1月19日

简易打孔程序

用户程序需求:

  • 打开水泵,X轴电机从A点快速到达B点、距离自定义,X轴电机从B点到达C点、距离和速度自定义,以上动作完成后自动回零。

需求分析:

  1. 输出信号给水泵

  2. 使用电机运动指令控制电机运动,距离参数绑定 点点1,速度参数绑定 点点2,实现距离速度自定义

  3. 在次添加电机运动指令,参数绑定 点点3,点点4,实现功能同上

  4. 关闭水泵信号

  5. 电机运动回零


程序编辑:

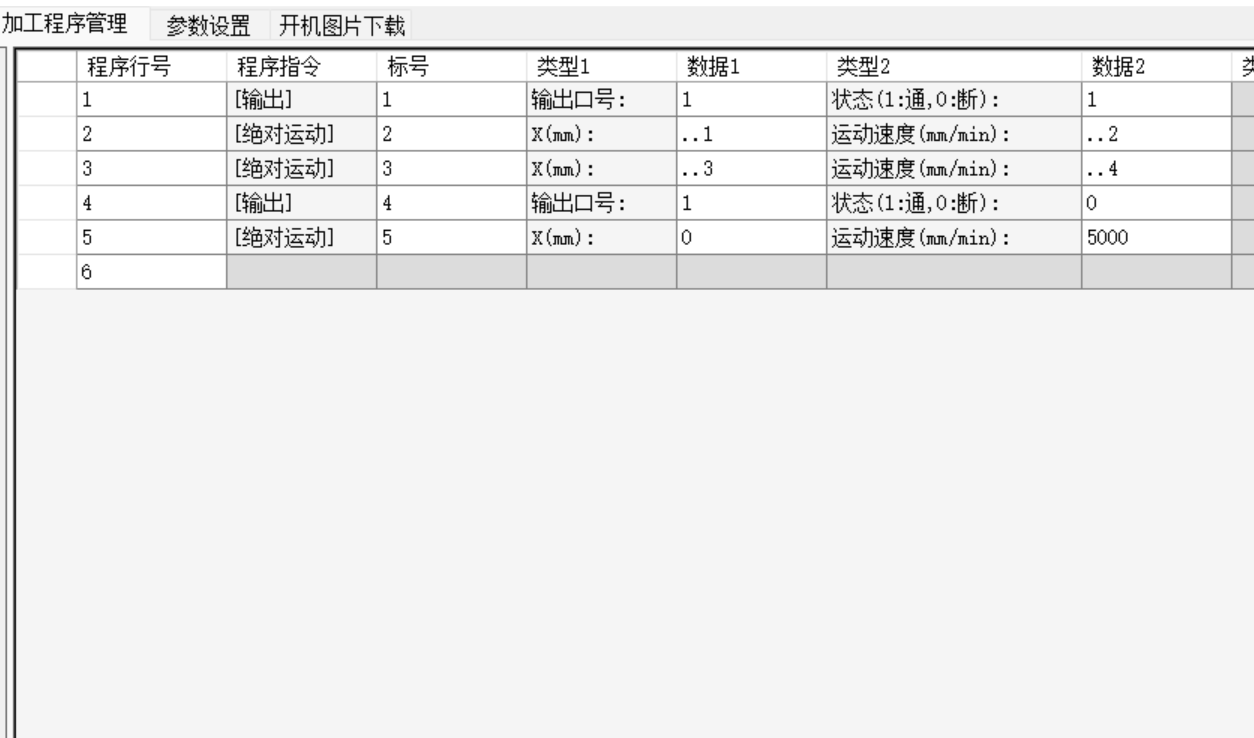

>以上图片中的是整套程序所有命令和参数,其中类似于 ..1或..2 这种参数属于对象类型参数并非数字类型参数,在这里的..1会和控制器显示界面上寄存器绑定为点点1的距离输入框进行交互实现自定义距离速度等数字类型参数

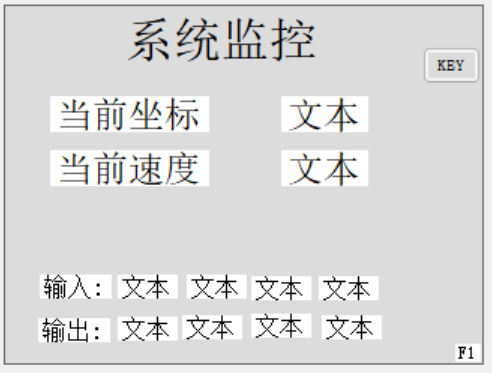

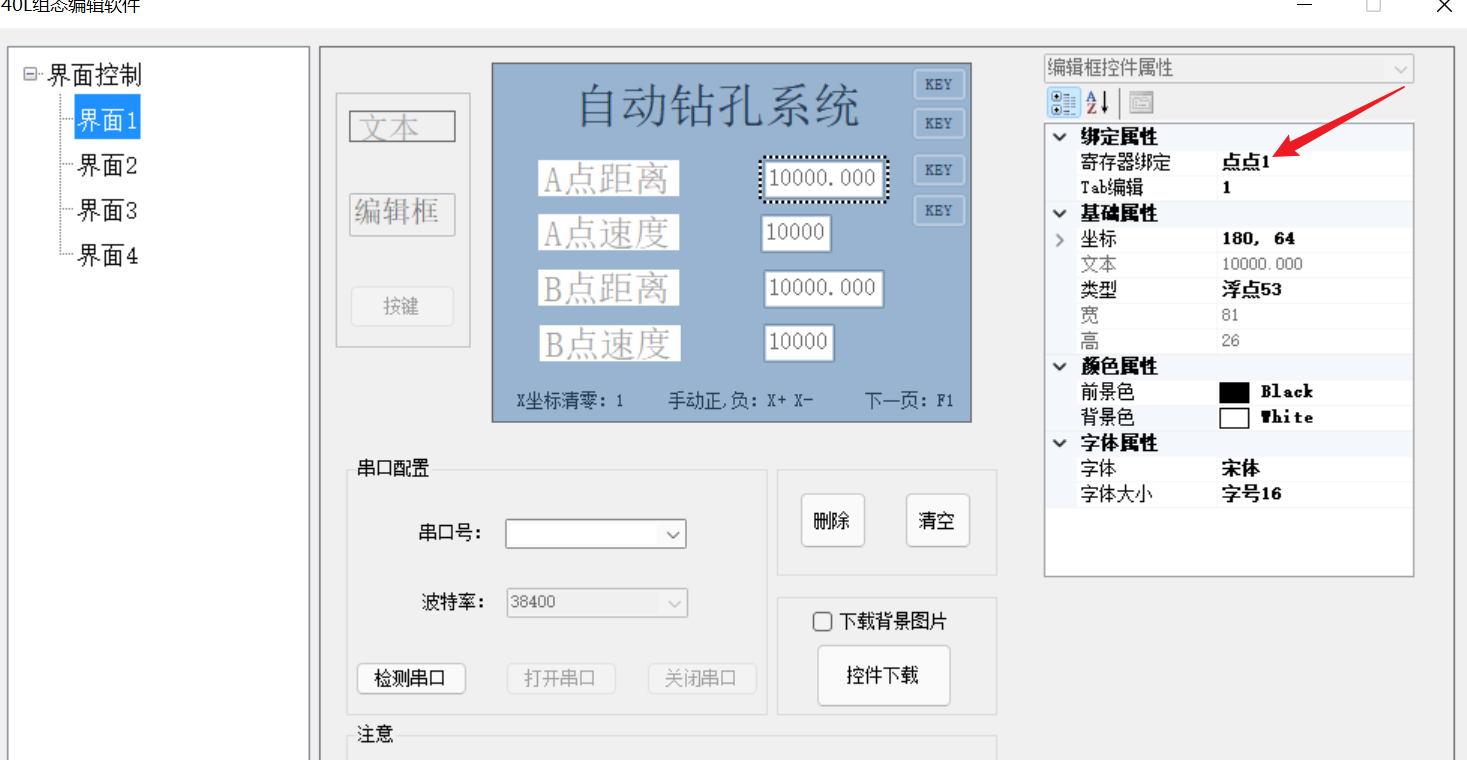

定制界面:



以上名为 KEY的按钮图标在控制器中不会显示,其功能是自定义按键功能,比如下一页为 F1 按键


技术交流QQ:   2365012335
