时代超群无刷电机调速ZM-BL4810K,除了具有一般无刷驱动器的功能外，它的优势就是无需外接电位器即可对电机进行调速的同时，还可以对电机运行参数进行设置,产品如图：

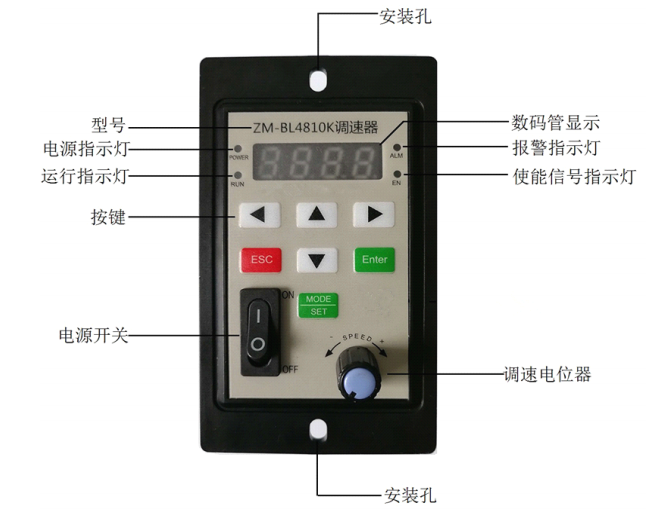

前面板说明如下图：

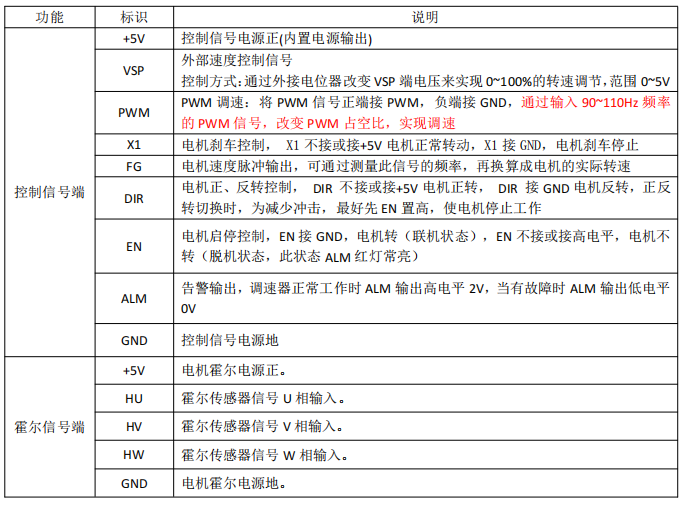

接线图如下图;、

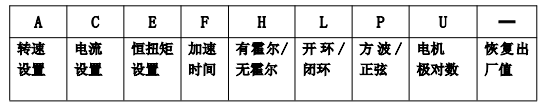

设置状态共 8 个代码对应如下：

注：无霍尔运行时，无方向控制功能.

设置电机参数的基本操作如下:

1  .按下面板上 MODE/SET键进入设置状态（在电机运行时按下面板上MODE/SET

键，可以切换当前是转速显示，还是电流显示。电流显示为 mA 显示值,如当前调速器电流为 0.6A, 电流显示为 600mA）。

2. 进入设置状态后，四位数码管的第一位显示当前参数设置的代码，并且此代码闪烁， 此时后三位数码管熄灭。

3. 通过∧、∨键调整不同的设置状态，来设置不同的参数。通过> 、<键调整参数数值的增减；

4. 设置完成后按Enter键以确认设置，此时参数代码停止闪烁，会显示当前设置最终结果。

5. 按ESC 键退出参数设置状态，数码管进入显示当前转速状态。

具体设置方法，以设置电机转速为例,需要调整的参数电机的工作模式开环/闭环（L）,电机的极对数（U）,电机的转速（A）：

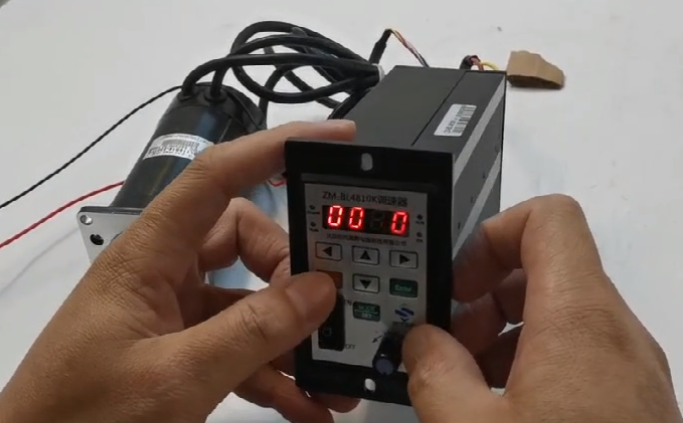

未设置电机参数时，调速表的4个显示值为0 ，且交替闪烁 ，如下图：

先设置电机工作模式开/闭环模式（参数设置里L）,通过面板∧、∨键调整调整出参数L，默认OFF（开环模式）,> 、<键调整到ON（闭环模式）；效果如下图，设置完毕,ENTER键确认；

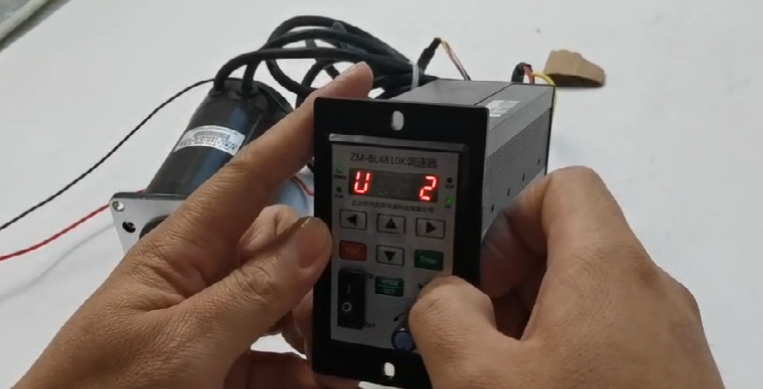

之后我们再设置电机的极对数，面板∧、∨键调整调整出参数U,> 、<键设置电机的极对数，连接的电机极对数是多少 ，参数设置成多少即可，如果不能确定，可以和电机厂家联系进行确定，比如说：我们图中电机极对数是2 ，> 、<键设置数值为2，效果如下图，设置完毕,ENTER键确认；

最后我们再设置电机的转速，同上边操作一样面板∧、∨键调整调整出参数A,> 、<键设置电机的转速，显示的数值乘以 10 即为设定的转速。

注意：

1、恒转速模式下，设定的转速必须小于电机的****转速，才能达到所设定转速。

由于调速器适配不同客户、不同转速的电机，所以调速器上对用户设定的值不做范围限定。

2、为适应大多数用户使用，转速设置值应大于等于100，否则电机不能进行全速运行。

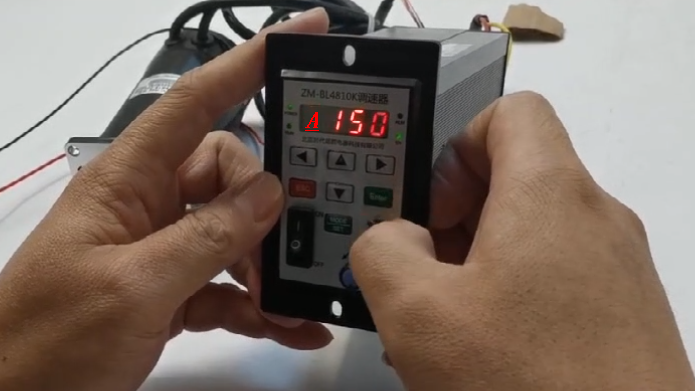

比如设置电机转速1500，设置参数即为150，设置完毕,ENTER键确认，效果如下图;

启动电机，显示的转速即为设置的电机转速，如下图；
