智能多轴伺服电机编程,控制器产品概述(HLJ)
2022年1月24日

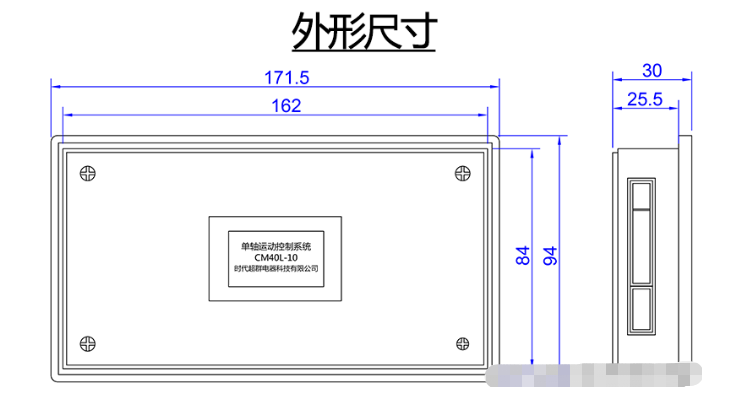

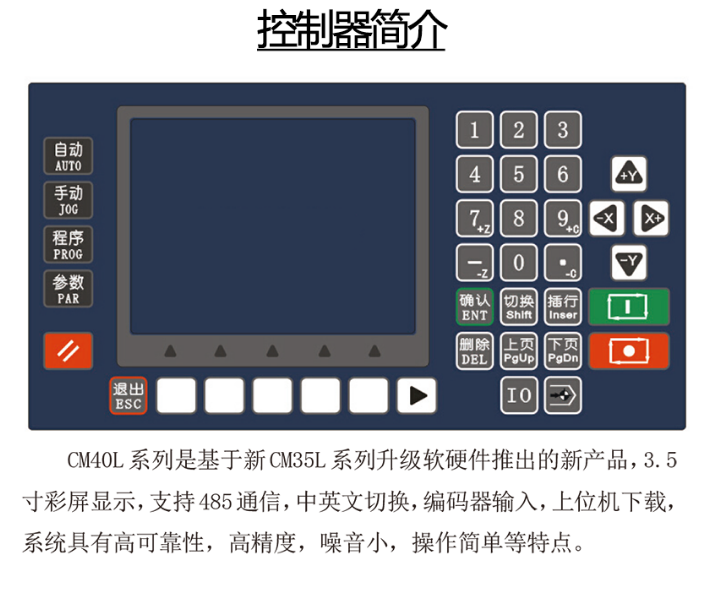

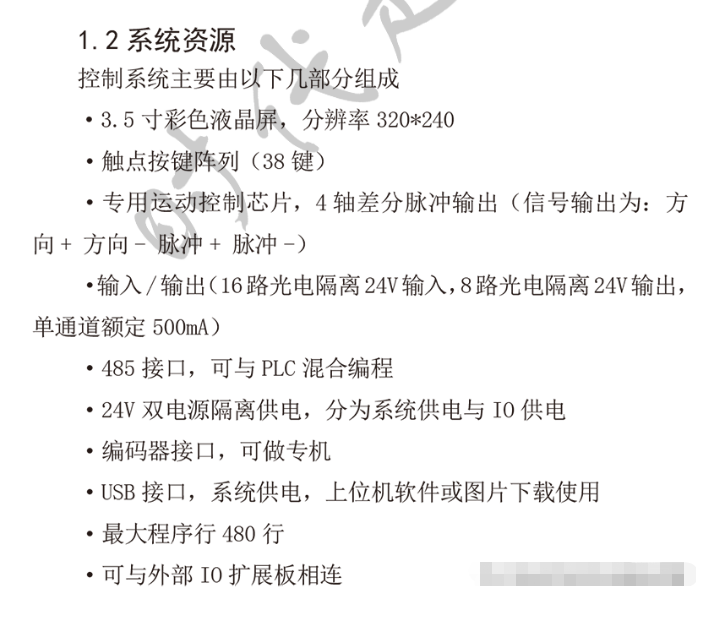

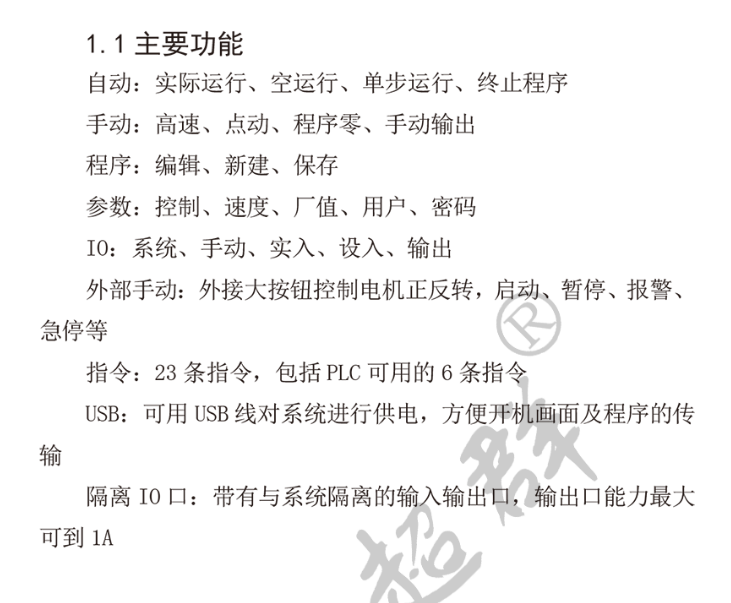

控制器大致有两种使用模式。有自动,手动。分别代表自动运行与手动运动。在左侧有四个黑色键。剩下的程序代表写程序的功能进入。参数是进入控制器设置一些基础功能。

屏幕下方是依次是返回,和F1到F5。分别代表不同窗口下,所对应的屏幕功能选择。

屏幕右侧上方为数字键盘,可以在程序中写单位,也可以在设置参数中定义端口号和单位数值。下方分别有确认,切换,和插行。

IO功能键,是控制器控制信号输出与输入定义使用功能。

绿色键为启动 橙色键为暂停

在使用的时候,想进入什么模式,选择左侧的黑色键,要是修改IO功能,需要按数字键盘最下层的IO键。

修改任何参数的时候,需要先点参数,再点登陆,密码为123456.再点击确认键,登陆成功后,方可修改参数。

编程修改的时候,通过下面的F1以及黑的三角符号,选的对应的程序指令,编辑成功后,再点击一次返回键,这时候系统会提示保存名称,再用数字键盘任意起名字(例如1234.。或者4567)都可以,然后点击确认保存就成功了。


这个是控制器的背面。黑色键是电源接口,24v直流供电和系统IO功能供电。从左到右分别是正负负正。


这个图片是24V开关电源接线图。


这个是控制器的输出与输入功能使用接线图。输出控制继电器和交流接触器都可以。输入控制的是功能按钮以及外部的行程开关或者光电接近开关。
