各种工控设备接线图,你有的我有,你没有我的也有!(HLJ)
2022年1月24日


电源+驱动器+电机+控制器=基础伺服电机运动控制硬件设备。电源供电,驱动器负责将控制器发送的脉冲指令转化为电机物理运动,从而实现在无人干预的条件下,按照程序要求完成一套东西,这就是自动化。我这样说对吗朋友?


这就是开关电源,220V的电进去,出来就变成24负电。这个很好理解吧。信号当然有很多了,样式也有好几种,但是功能大差不差


这个是多轴电机控制器,可以控制伺服电机,步进电机,闭环电机,同时可以接收低电平输入信号,什么行程开关,接近开关,光电开关等等。另外还可以控制继电器和交流接触器,什么时候打开,打开多长时间时间,再什么时候关闭。我就构成了自动化的基本条件。


一套自动送料加钻孔的控制箱,制作途中.........


继电器可以输出24V220V380V以及信号通断,例如电钻,焊枪,点胶机,电磁阀,气缸,电推杆等等。。。。。



箱子小,干活不方便,想要换大箱子,客户嫌价格贵,真难啊,,,哈哈


单轴伺服电机送料打孔控制柜,现在有了一点味道了吧 还差控制器没接线image.png


上两张图为一套,是装好后的样子,控制器做的组态界面,类似PLC感觉,只是可任意修改程序参数,且纯中文,上手难度低。


这个会用吗?手脉 很方便的玩意


这个是接线图,线断了就找个找个焊。省钱省力省时,快收藏起来吧


经常遇到的非标定制电箱,很痛苦,各种开孔要求。。。


一台PLC的三轴伺服电机控制柜,做了一上午,很简单的程序,为什么客户非要做PLC。。。便宜几百块钱我给你达到一样效果,他不香吗!!!


这个是客户定的一套控制系统,伺服电机 控制器 编程,这个是测试完之后发货的


这个是磁编,有谁能说说磁编和光编的最大区别吗!


60D控制器, 最多支持6轴,非联相对运动以及外接手脉控制,高大上呢。G代码编程


这个是按照客户要求,写好程序,测试完完之后准备发货!


简单的接线


这个是无刷电机,伺服贵,步进便宜,但是步进速度低,速度高了又没劲!所以无刷来了,无刷转速越高,扭矩越大,我这个说法对吗?请专业人士解答一下!哈哈


又是一个双轴的自动磨床控制箱,我的主页视频中,有专门讲。有兴趣的朋友可以看看视频。


弱电控制强电,平日用的非常多。又方便又安全。


一个开关电源,LN接家用电220V,V+24V正 V-24V0V


电柜不大,按钮不小,大家可以去看我主页的视频,有一个是讲自动化电机运动控制柜,不光懂技术,还需要这些基本功夫才合格。全是手工活啊!辛苦呢


内部的接线


上电测试中


无刷电机接线图,平日的无刷除了供电高低压区别外,接线定义无太大区别,外接了电位器,支持调速,也可以外接换向。

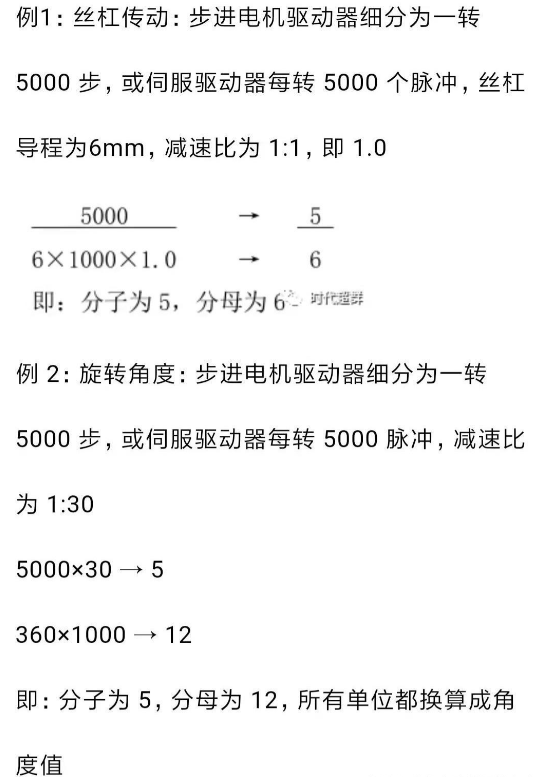

这个图,其实是有技术点的,大家不知道能不能看清楚。电子齿轮,也就是分子分母的


全触摸操作,既能四轴联动,又支持非联动轴运动,编程简单,上手容易,外加手脉


最后来一张内部教学材料,不会的朋友,一定收藏起来,肯定用得上的干货!
