时代超群步进驱动DM556可以替换DM542的驱动器YNN
2022年1月24日

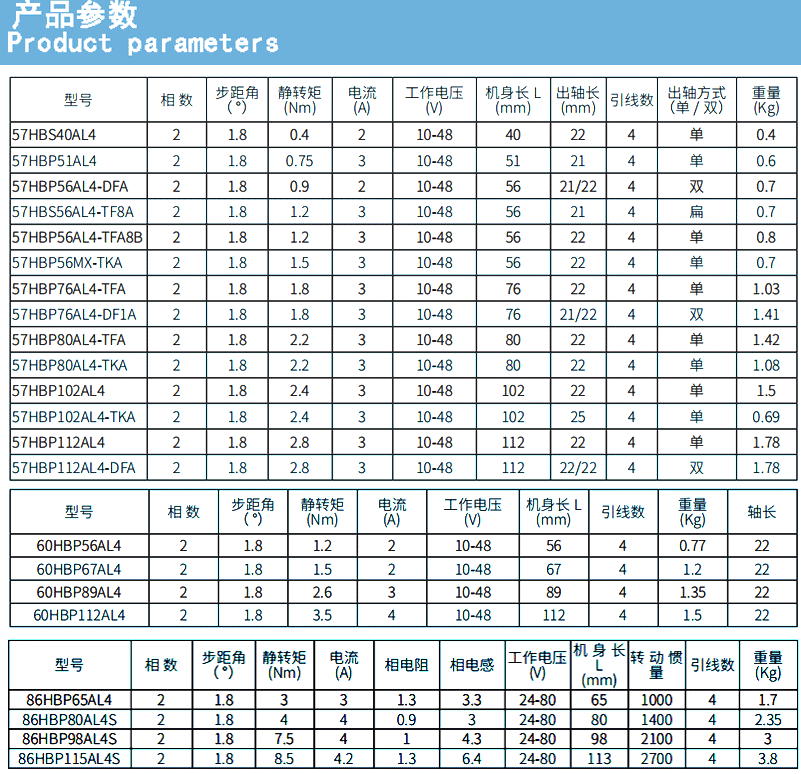

  DM556 DSP 控制的数字式两相混合式步进电机驱动器,适配相电流在 5.6A 以下、外径 42,57,60,86mm 的四线,六线,八线两相混合式步进电机。可设置128内各种细分.以下为可以匹配DM556驱动的电机参数表:


以下为DM542DM556类比,可以直观的看出两者的区别:


  这款驱动主要弥补了的是DM542在86步进电机中的使用不足,DM542在与86电机匹配中,驱动器的峰值电流只有4.2A,若电流达到4A时,由于没有富余量,会出现电机驱动不起来的情况,把驱动的电流调到****时,电机也会出现“乏力”的情况,DM556可以弥补DM542在这方面的不足。相同的电压20-50V的电源,相较542更高的电流峰值5.6A,可以使86电机运行更顺畅。

  从上图可以很直观的看出,除了电流值DM556更高一些之外,其他的并没有什么区别,接线方式也是相同的,可以让客户在使用时并不会出现不适应的情况,接线图如下图:
