CS10-6S单轴控制器如何实现按一下启动按钮电机一直旋转(LP)
2022年1月24日


CS10-6S控制器一款专门针对步进/伺服电机的运行控制模块。 该模块没有可编程功能,但内置了多种固定的运行模式,用户可快速的选择合适的运动轨迹。可以掉电保存并设置距离/速度/延迟/循环次数。可独立作为模块运行,也可以配合其他系统,作为第三方模块来弥补电机输出轴不足的情况!




下面介绍一下这款控制器如何实现按下启动建电机一直旋转的功能!

按【image.png 】 : 输出 Y0 信号--电机按设定速度一直反转。电机停止,输出断开

按【 image.png或启动键】 : 输出 Y1 信号--电机按设定速度一直正转。电机停止,输出断开




首先,控制器要和驱动器接好线,供电24V,注意电源一定不要接反,否则一下就烧掉了,

接线图如下:


按照上述接线图接好线,控制器供电,以后数显屏幕亮起

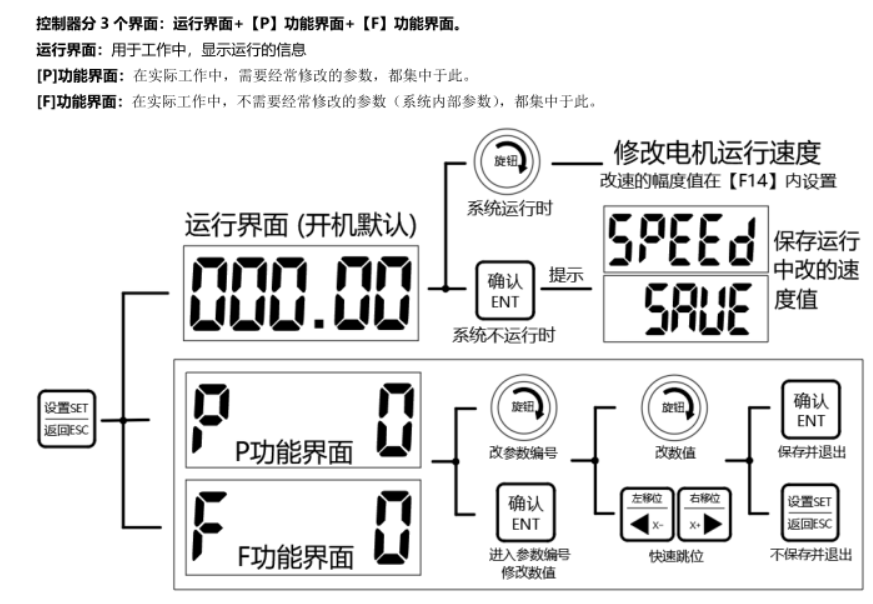

这样我们可以设置参数了。设置参数的方法如下:

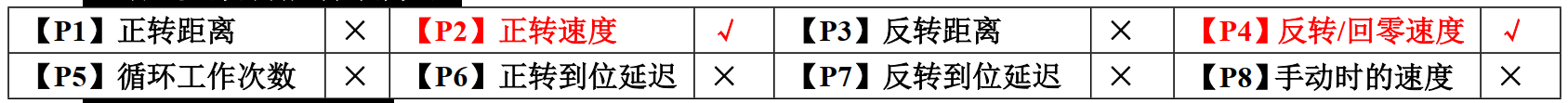

P0=2的模式下对应参数功能有效如下:


P2设置正传速度

P4设置反转/回零速度

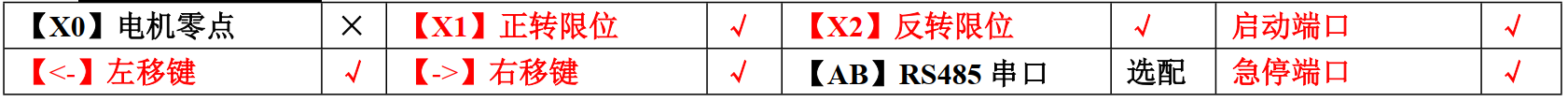

外部接线有效端口如下:


X1正传限位有效

X2反转限位有效

外接启动端口有效

左移键有效

右移键有效

急停端口有效

可以可以用外接启动端口有效端口,接一个启动开关,那么这个开关点触一次,电机就可以以一个转速一直转了
