57BL系列直流无刷电机带24V电磁刹车套装(LP)
2022年1月25日

我们都知道直流无刷电机没有自锁力,在停机的时候是自由停机。那么如果客户想让电机快速停下来,一般如何处理呢,加电磁刹车是个不错的选项,在断电的情况下可以保证电机瞬间停下来。防止发生物体突然下滑等意外。

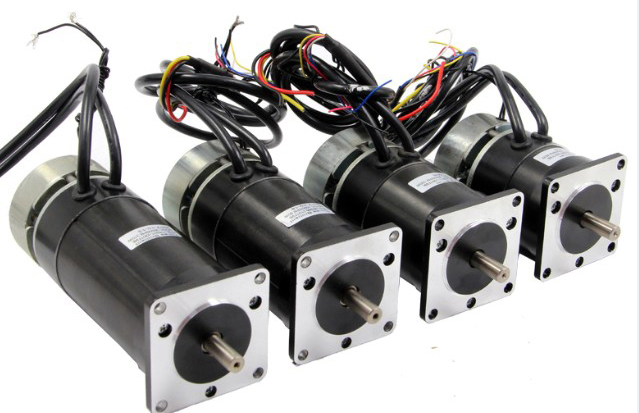

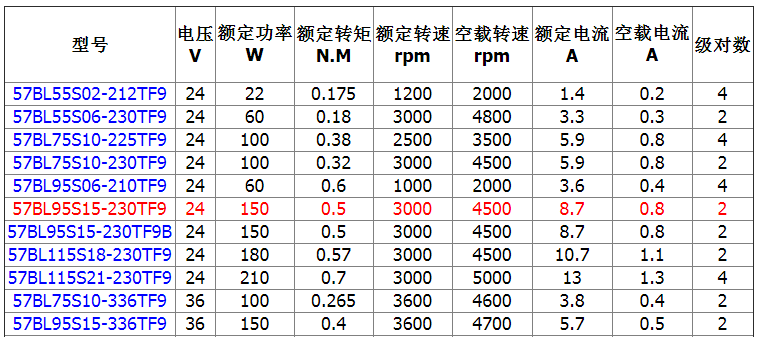

上图为57系列无刷电机,此款电机采用节能环保领域的骄子-钕铁磁硼钢,保证设备的良好性能。可用打磨,切削,钻孔等场合,57系列电机主要有以下几款。


以上这些产品局可以加电磁刹车


产品尺寸图如下:


继电器控制刹车原理图

我么拿ZM-6508驱动器来举例

DC电源通电电压为电机的电压,比如电机是24V的,那么DC电源供电就是24V,正负不要接反。


此时SW1拨码拨到OFF状态,SW2拨码拨到ON状态,V-和EN控制电机的通断在,V-和EN之间接个开关


由于开关接通的时候,那么刹车就要通电,电机才能运转,开关断电的时候,刹车就要断电让电机立马停止转动,所以此时需要一个继电器。来链接控制端口和刹车的通断


每个厂家继电器可能不太一样,就上边继电器而言

A1为+,A2为-,L1为+。T1-

当A1和A2导通时(电压发哪位是3V-32VDC即可,ZM-6508控制端口电压是5V),L1和T1导通


如上图,驱动器内部V+和EN之间有一个4.7K电阻,在外部控制不接任何电线的时候,EN口有一个5V电压,当EN和V-短接接通以后。EN口电压拉低,集电极A1A2接通。从而L1和T1接通。

L1T1端口接通,相当于一个开关,刹车供电24V。具体原理如下


DC24V电源从驱动器的供电电源端口取即可。T1L1的通断就能控制刹车的通断。原理就很简单了

联系方式:QQ:467102884  电话:18710050116(刘女士)

淘宝店铺:
