CS10-6S单轴控制器如何实现按住开关就走松开就停(LP)
2022年1月26日


CS10-6S控制器一款专门针对步进/伺服电机的运行控制模块。 该模块没有可编程功能,但内置了多种固定的运行模式,用户可快速的选择合适的运动轨迹。可以掉电保存并设置距离/速度/延迟/循环次数。可独立作为模块运行,也可以配合其他系统,作为第三方模块来弥补电机输出轴不足的情况!




今天介绍一下控制CS10-6S单轴控制器控制步进或者伺服电机实现按住开关就走松开就停。



首先,控制器要和驱动器接好线,供电24V,注意电源一定不要接反,否则一下就烧掉了,

接线图如下:


按照上述接线图接好线,控制器供电,以后数显屏幕亮起

这样我们可以设置参数了。设置参数的方法如下:

首先模式要选用P0=3的模式

按【 image.png】: 输出 Y0 信号--电机按设定速度一直反转---松开【image.png 】---电机停止---输出 Y0 关闭。

按【 image.png或启动键】:输出 Y1 信号--电机按设定速度一直正转---松开【 image.png或启动键】---电机停止---输出 Y1 关闭

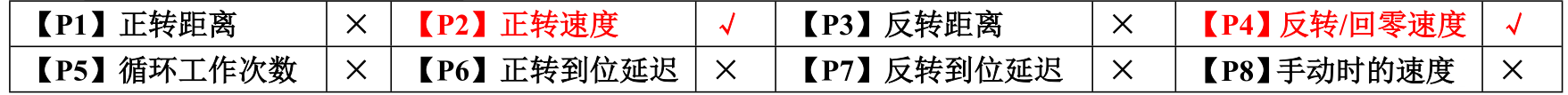

可以通过P2设置整转速度,P4设置反转的速度

也可以把按键功能外接出来

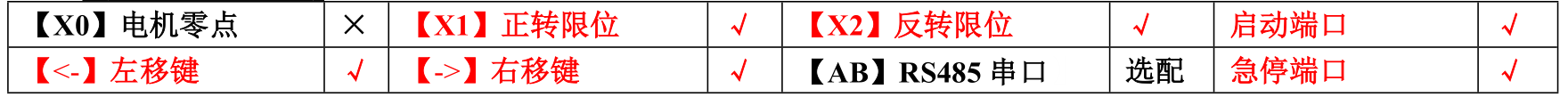

以上是外接有效的端口

联系方式:QQ:467102884  电话:18710050116(刘女士)

淘宝店铺:
