CM35D控制器如何手动回零点(LHC)
2022年1月26日

                 CM35D控制器如何手动回零点

在工作中,经常用到回机械零点和程序零点,首先我们要知道程序零点和机械零点的区别是什么。

1    什么是机械零点,机械零点就是指:机械固有的,指定的零点,一般需要感应开关,限位开关,接触开关,光电开关等等作为辅助实现的基准位置,他不能随着程序更改,不能设定,是不能移动更改的。

2    什么是程序零点,程序零点是程序运行的参考点,一般情况下,程序零点和机械零点都是一个基准点。在特殊情况,程序零点需要改动,并重新设置,所以机械零点和程序零点不会是同一个零点。

一   那么手动回程序零的操作见下图:

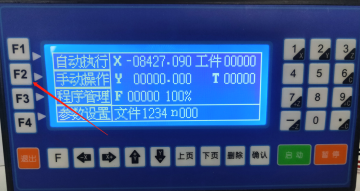

     上电后见下图,点按手动操作F2


点按后进入

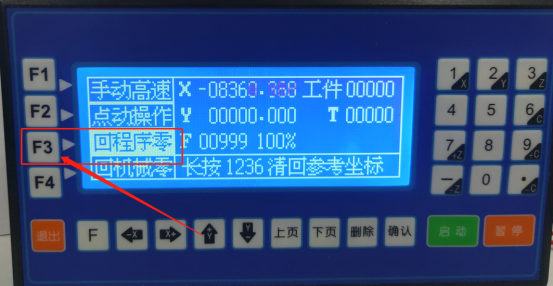

      点按F3回程序零即可


      这时候就会看到轴坐标回零运动。回到零就会自动停止。

      二    回机械零操作见下图;

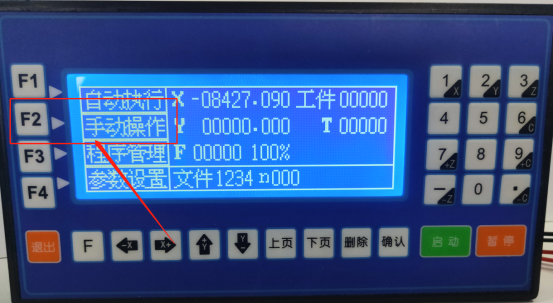

      上电后,开始界面点按手动操作


       进入后见到下图点按F4回机械零


       然后再选择回零方向(-X   X+ )箭头




           电机就会启动,按照选定方向转动,开始寻零,直到碰到开关为止。如果方向选错,电机轴运动方向不是自己想要的方向,那么点按暂停键停下来后,再重新选择方向键即可.
