时代超群步进电机驱动器DM856-YNN
2022年1月26日


DM856 是基于 DSP 技术的数字式两相步进电机驱动器,用户可以设置400~51200内的细分以及额定电流(峰值 5.6A)内的任意电流值,能够满足大多数场合的应用需要。

驱动器内部集成了电机参数自动识别功能,能够识别不同规格的 57/60/86 电机,自动生成****运行参数,最大限度发挥电机的性能。电机运行平稳、震动小、噪音小、出力大。

该产品适合各种中小型自动化设备和仪器,例如:木工雕刻机、线束加工设备、包装机械、广告设备、医疗器械以及自动装备等。

技术特点

u 采用全新 32 DSP 技术;

u 参数自动整定功能,超低振动噪声;

u 4 位拨码,提供 16 档细分选择,最大 256 细分(51200 脉冲/转);

u 静止时电流自动减半;

u 光隔离差分信号输入,脉冲****响应频率可达 300KHz

u 可驱动 468 线两相步进电机;

u 电流设定方便,可在 1.4-5.6A(峰值)之间任意选择;

u 具有过压、过流、过热等保护功能;

u 电压输入范围: DC24--80V

   DM856 可以用来驱动 468 线的两相混合式步进电机,步距角为 1.8 度。选择电机时主要由电机的扭矩和额定电流决定。根据负载情况选择不同扭矩大小的57/60/86 电机。电机电感量大低速扭力大,力矩衰减快,高速性能差。电机电感量小,低速扭矩相应小,力矩衰减慢,高速性能好。

 适配电机如下图:

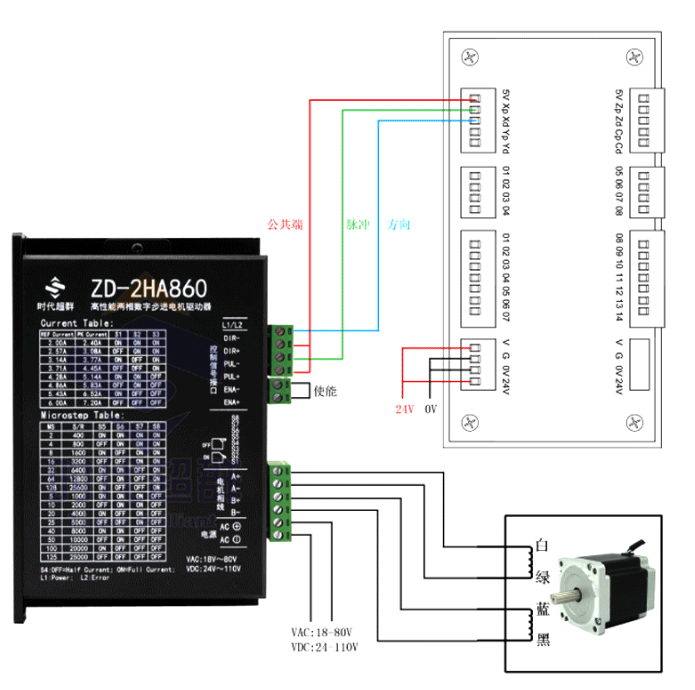

电机接线方法同860驱动器接线方法相同,如下图:

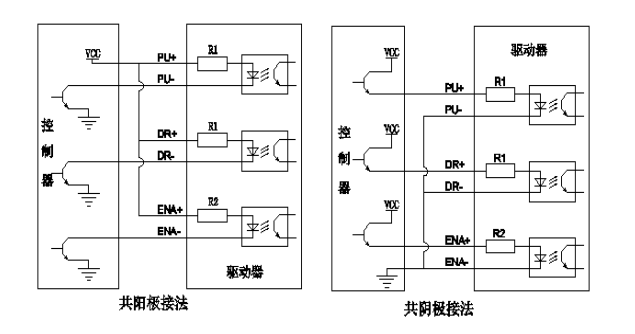

控制信号接口电路图

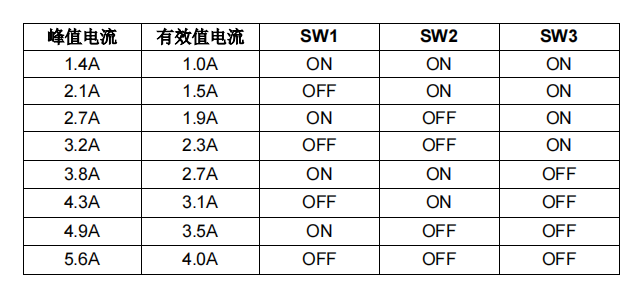

电流设定方便,可在 1.4-5.6A(峰值)之间任意选择;


停止电流设定

  停止时电流可用 SW4 拨码开关设定,OFF 表示停止电流设为运行电流50%ON 表示停止电流是运行电流的 90%。一般用途中应将 SW4 设成off,使得电机和驱动器的发热减少,提供可靠性。脉冲串停止后约 0.1 秒左右电流自动减至设定数值。

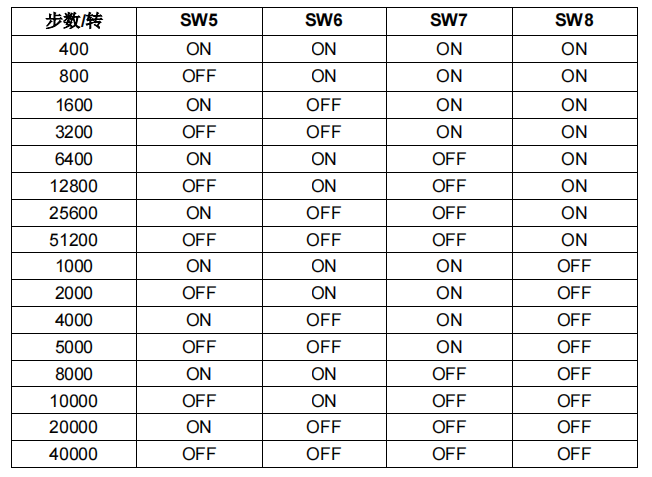

4 位拨码,提供 16 档细分选择,最大 256 细分(51200 脉冲/转)

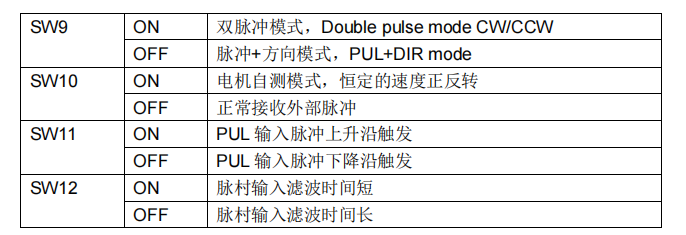

其他参数设置


注:SW9SW10SW11SW12 PCB 跳线实现,设置时候需要打开驱动器外壳,用跳线帽进行选择。
